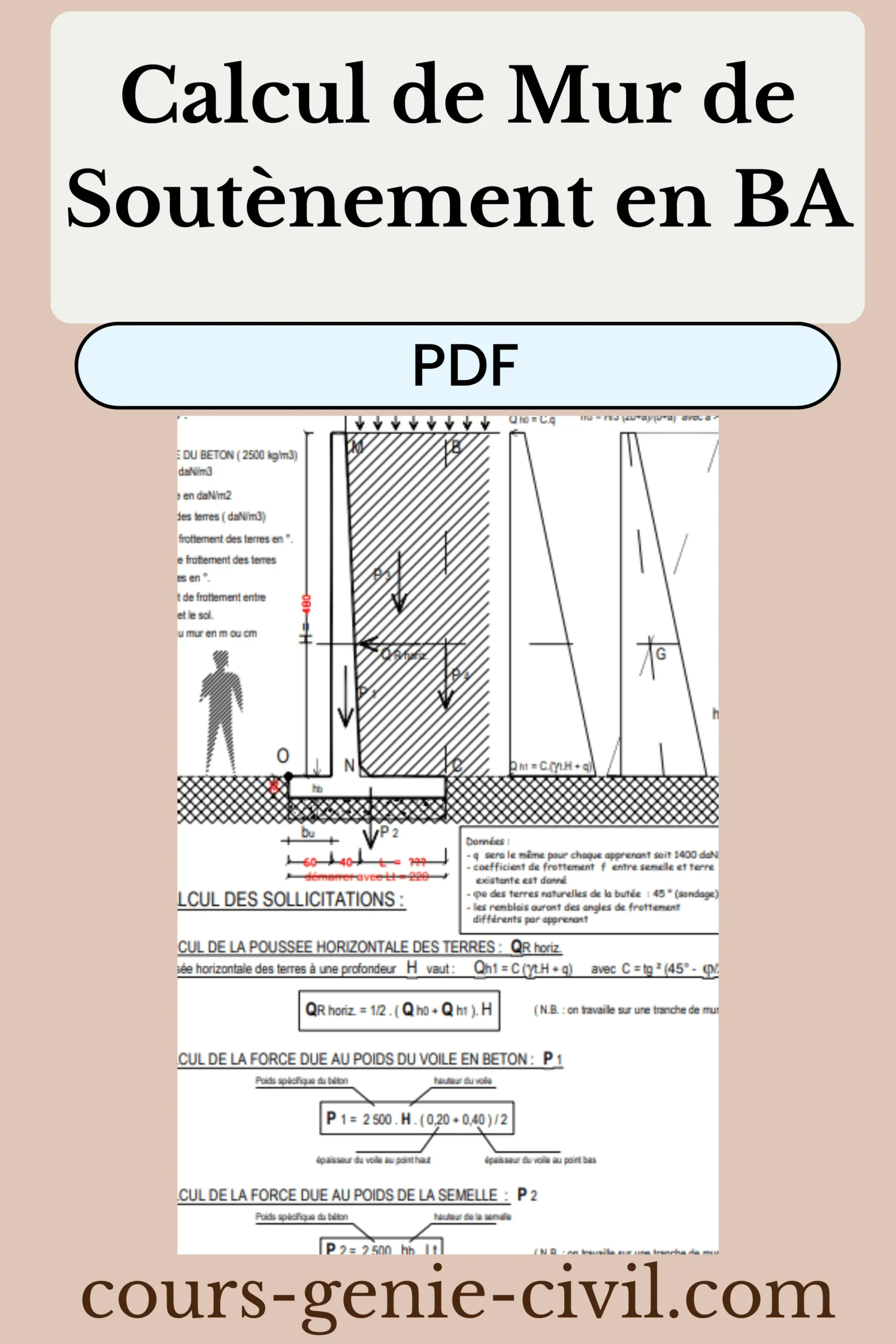

Maîtrisez le Calcul de Mur de Soutènement en Béton Armé (BA) | Guide Complet et Eurocodes. Formules, ferraillage, stabilité – téléchargez le PDF gratuit !
Introduction : Pourquoi le calcul d’un mur de soutènement change tout ?
Imaginez un terrain en pente raide, prêt à s’effondrer sous la pression de tonnes de terre. Un seul mur mal dimensionné, et c’est la catastrophe. Le Calcul de Mur de Soutènement en Béton Armé (BA) | Guide Complet et Eurocodes sauve des vies, des budgets et des projets. Que vous construisiez une maison individuelle, un parking ou une route en déblai, ce guide vous donne les clés.
Ce n’est pas juste une formule obscure. C’est la différence entre un mur qui tient 50 ans et un qui fiss ure en 5. Nous allons décortiquer la poussée des terres, le poids du voile, la semelle, le ferraillage mur de soutènement en béton armé, et même les contreforts. Vous saurez comment construire un mur de soutènement en béton armé conforme aux Eurocodes.
Pourquoi les Eurocodes ? Parce qu’ils harmonisent les normes en Europe pour plus de sécurité. Vous apprendrez le dimensionnement du mur de soutènement étape par étape, avec exemples concrets. Prêt à télécharger ce guide PDF complet sur le Calcul de Mur de Soutènement en Béton Armé (BA) | Guide Complet et Eurocodes ? On commence fort !
Les bases du calcul des sollicitations
La poussée horizontale des terres : le cœur du problème
Comment la terre pousse-t-elle sur votre mur ? À une profondeur H, la pression horizontale Qh1 = C × (γt × H + q), où C = tan²(45° – φ/2). φ est l’angle de frottement interne du sol.
La résultante totale ? QR horiz. = ½ × (Qh0 + Qh1) × H. C’est un trapèze de poussée. Le centre de gravité G ? À hG = H/3 × (2b + a)/(b + a) si a > b.
Astuce pro : Toujours vérifier φ par sondage. Un φ = 30° au lieu de 35° augmente la poussée de 30 % !
- Qh0 = C × q (surcharge seule)
- Qh1 = C × (γt H + q)
- QR agit au tiers inférieur du mur
Question vocale : Comment calculer la poussée des terres ? Réponse : Avec Rankine et les Eurocodes (Annexe C).
Poids du voile en béton armé : P1
Le voile trapézoïdal pèse lourd. P1 = 2500 × H × (e_haut + e_bas)/2 daN/m.
Exemple : H = 4 m, épaisseur de 0,20 m en haut à 0,40 m en bas → P1 = 2500 × 4 × 0,30 = 3000 daN/m.
Pourquoi trapézoïdal ? Pour optimiser le béton tout en résistant au moment fléchissant.
Dimensionnement de la semelle et stabilité
Calcul du poids de la semelle : P2
P2 = 2500 × hb × Lt daN/m. On travaille sur 1 m de mur.
Démarrez avec Lt = 2,20 m. hb = hauteur de semelle (généralement 0,40 à 060 m).
La semelle assure deux choses :
- Répartition des charges
- Ancrage anti-glissement
Stabilité au glissement et au renversement
Vérifiez deux critères Eurocodes :
| Critère | Formule | Valeur cible |
|---|---|---|
| Glissement | P1 + P2 ≥ QR / f | f = tan δ (δ = angle frottement semelle-sol) |
| Renversement | Moment résistant ≥ 1,5 × Moment déstabilisant | Prise au point O |
Astuce : Augmentez Lt si glissement critique. Un contrefort mur de soutènement réduit Lt de 20 %.
Ferraillage et norme mur de soutènement
Ferraillage mur de soutènement en béton armé
Le voile travaille en flexion. Moment max au pied : M = QR × hG.
Section d’acier : As = M / (0,9 × d × fyd), avec d = enrobage utile.
- Voile : HA 12/15 cm face poussée, HA 10/20 cm face opposée
- Semelle : HA 16 en partie supérieure (traction), HA 12 en inférieur
- Talon : Acier anti-poinçonnement si surcharge
Lien utile : Eurocode 2 – Béton armé
Construire un mur de soutènement en béton armé : étapes
- Terrassement : Fond de fouille à -0,50 m sous semelle
- Coffrage : Voile + semelle en une seule coulée
- Ferraillage : Respectez recouvrements 40Ø
- Bétonnage : C25/30 minimum, vibration obligatoire
- Drainage : Barbacanes + géotextile + gravier drainant
Comment éviter les fissures ? Mettez un joint de dilatation tous les 15 m.
Calcul contrefort mur et options avancées
Quand utiliser un contrefort mur de soutènement ?
Pour H > 5 m ou sols faibles. Réduit le moment de 40 %, permet Lt plus court.
Calcul contrefort mur :
- Espacement : 3 à 4 m
- Section : 0,30 × 0,50 m
- Ancrage dans voile : HA 16 tous les 20 cm
Tableau comparatif : Mur droit vs. contrefort
| Type | Lt mini | Béton/m | Acier/m | Coût relatif |
|---|---|---|---|---|
| Droit | 0,7 H | 1,2 m³ | 25 kg | 100 % |
| Contrefort | 0,5 H | 1,0 m³ | 22 kg | 85 % |
Téléchargez le Calcul de Mur de Soutènement en Béton Armé (BA) | Guide Complet et Eurocodes pour plans types.
Vérifications Eurocodes et astuces terrain
Les 3 vérifications incontournables
- ELU : Résistance matériaux (flexion, cisaillement)
- ELS : Fissuration < 0,3 mm, flèche < H/500
- Géotechnique : Portance sol, tassement < 2 cm
Utilisez le coefficient partiel γG = 1,35 pour actions permanentes.
Astuce mobile : Prenez une photo du sondage G2, importez dans un logiciel type ROBOT ou SCIA.
Question : Quel est le dimensionnement du mur de soutènement idéal ? Réponse : Lt = H/2 à 2H/3 selon φ et q.
Télécharger cette fiche en une page de calcul de mur de soutènement
Calcul de Mur de Soutènement en Béton Armé (BA) | Guide Complet Eurocodes. Poussée, ferraillage, stabilité. PDF gratuit !
Chapitre : Liens Utiles pour la Conception et le Calcul des Murs de Soutènement
Conception de Mur de Soutènement Cantilever et Murs Chaises en Format PDF Complet pour Ingénieurs Ce document exhaustif explore en profondeur la conception de mur de soutènement cantilever ainsi que les variantes de type murs chaises, avec des schémas détaillés, des principes de dimensionnement statique et dynamique, des exemples de calculs de stabilité contre le renversement et le glissement, adaptés aux normes eurocodes et aux sols variés, idéal pour une compréhension théorique et pratique approfondie en génie civil.
Calcul de Mur de Soutènement avec Excel : Méthode Complète et Modèle Prêt à Télécharger pour Professionnels Une ressource pratique centrée sur le calcul de mur de soutènement avec Excel, incluant une méthode étape par étape pour évaluer les poussées de terre, les moments fléchissants, les armatures nécessaires, avec un modèle Excel téléchargeable personnalisable intégrant les coefficients de sécurité, les butées passives et les vérifications de fondation, parfaite pour des simulations rapides et précises en bureau d’études.
Métré de Bâtiment : Guide Complet pour les Professionnels de la Construction et Quantification Précise des Ouvrages Ce guide détaillé couvre tous les aspects du métré de bâtiment en construction, depuis les règles de mesurage normalisées (comme le NF P 03-001), les quantitatifs pour bétons armés, maçonneries et soutènements, jusqu’aux bordereaux de prix et devis, avec des tableaux exemples et astuces pour éviter les erreurs courantes dans les projets de génie civil incluant des murs de soutènement.
Note de Calcul d’un Mur de Soutènement : Exemple Structuré avec Hypothèses et Vérifications Complètes Une note de calcul d’un mur de soutènement modèle, détaillant les hypothèses géotechniques (angle de frottement, cohésion), les formules de Rankine ou Coulomb pour les poussées actives, les calculs de stabilité globale (renversement, glissement, portance), et les dimensionnements en béton armé, accompagnée d’un exemple numérique pas à pas pour une application directe en ingénierie.
Calcul de Poussée pour Mur de Soutènement : Théories et Formules Avancées avec Exemples Illustrés Focus sur le calcul de poussée pour mur de soutènement, expliquant les théories classiques (Rankine, Coulomb) et leurs extensions pour remblais inclinés ou surchargés, avec des graphiques de distribution des pressions, des facteurs correctifs pour l’eau et les séismes, et des cas pratiques pour optimiser la conception face aux forces latérales du sol.
Calcul Mur de Soutènement : Cours PDF Téléchargeable avec Méthodes de Dimensionnement et Stabilité Un cours complet en calcul mur de soutènement sous format PDF, couvrant les étapes de prédimensionnement, les vérifications ELU/ELS, les interactions sol-structure, les talonnages et semelles, avec des exercices résolus et des références normatives, essentiel pour les étudiants et ingénieurs cherchant une synthèse théorique et appliquée.
Stabilité de Murs de Soutènement : Présentation PPT Détailée sur Critères et Facteurs d’Influence Une présentation PowerPoint approfondie sur la stabilité de murs de soutènement, analysant les modes de défaillance (renversement, glissement, portance, rotation), les coefficients de sécurité minimaux, l’influence des drains et des ancrages, avec des diapositives animées, des schémas 3D et des cas réels pour une formation visuelle et pédagogique.
Calcul Rapide de Mur de Soutènement : Méthode Simplifiée pour Estimations Préliminaires et Vérifications Express Guide pour un calcul rapide de mur de soutènement, utilisant des abaques, formules approchées et tableurs simplifiés pour des évaluations préliminaires de hauteur, épaisseur et armatures, incluant les surcharges uniformes et les sols cohésifs, idéal pour les phases d’avant-projet ou les contrôles rapides sur chantier.
Conclusion : Passez à l’action avec confiance
Vous avez maintenant toutes les cartes en main. Du Calcul de Mur de Soutènement en Béton Armé (BA) | Guide Complet et Eurocodes à la mise en œuvre, vous savez calculer la poussée, dimensionner la semelle, ferrailler et vérifier la stabilité. Plus de murs qui s’effondrent ou de budgets explosés.
Téléchargez dès maintenant ce guide PDF gratuit sur le Calcul de Mur de Soutènement en Béton Armé (BA) | Guide Complet et Eurocodes. Appliquez ces formules sur votre prochain chantier – votre client vous remerciera !
Partagez en commentaire : quel est votre plus gros défi en mur de soutènement ? Renversement ? Glissement ? Ferraillage mur de soutènement en béton armé ? On vous répond personnellement. Ensemble, construisons plus solide !
