Découvrez notre guide exhaustif sur le calcul et ferraillage d’une dalle pleine en béton armé pour terrasse. Ce document PDF complet couvre tout : des bases du dimensionnement aux vérifications avancées aux états limites, en passant par des exemples concrets de calculs. Apprenez comment identifier les sollicitations maximales avec des outils comme Safe V16, calculer les armatures nécessaires pour flexion simple, et vérifier les contraintes de cisaillement, compression et traction. Nous incluons des tableaux récapitulatifs, des astuces pour éviter les erreurs courantes, et des schémas de ferraillage. Idéal pour ingénieurs, architectes et bricoleurs, ce guide optimise la sécurité et la durabilité de votre terrasse. Téléchargez-le gratuitement pour avoir un plancher dalle pleine en béton armé parfait. Explorez des questions comme « Comment calculer le ferraillage d’une dalle PDF ? » ou « Dimensionnement d’une dalle pleine en béton armé PDF ». Basé sur normes comme BAEL 91 et RPA99/2003, il équilibre économie et robustesse. Partagez et commentez pour plus d’infos !
Pourquoi est-ce important ? En construction, une dalle pleine agit comme une plaque horizontale mince, supportant des poids uniformes. Que vous soyez un ingénieur débutant ou un propriétaire ambitieux, comprendre le calcul et ferraillage d’une dalle pleine en béton armé pour terrasse peut faire la différence entre un projet réussi et un échec. Nous couvrons les sollicitations, les exemples de calculs, les vérifications aux états limites, et bien plus. Téléchargez notre guide complet PDF gratuit pour avoir tous les détails sous la main – c’est l’outil parfait pour vos projets.
Dans les sections suivantes, nous aborderons les bases du dimensionnement, les méthodes de calcul du ferraillage, les vérifications nécessaires, et des astuces pratiques. Prêt à plonger dans le monde du béton armé ? Allons-y !
Les Bases d’une Dalle Pleine en Béton Armé
Qu’est-ce qu’une Dalle Pleine pour Terrasse ?
Une dalle pleine est un élément structural horizontal en béton armé, coulé sur place sans vide interne. Contrairement aux dalles alvéolées, elle offre une rigidité supérieure pour les terrasses exposées. Le plancher dalle pleine en béton armé est idéal pour les zones extérieures, car il résiste bien aux charges réparties comme le mobilier ou la neige.
Pour un pré dimensionnement dalle pleine PDF, commencez par évaluer l’épaisseur : typiquement 20 cm pour une portée de 5-6 m. Utilisez des logiciels comme Safe pour modéliser la dalle comme une plaque mince. Cela aide à anticiper les moments fléchissants et les efforts tranchants.
L’Importance du Dimensionnement Initial
Le dimensionnement d’une dalle pleine en béton armé PDF implique de considérer les dimensions relatives. L’épaisseur doit être faible par rapport à la largeur et longueur pour éviter les comportements complexes. Par exemple, pour une terrasse de 6 m de portée, une épaisseur de 0,2 m est courante.
Astuce : Vérifiez les normes comme le BAEL 91 ou RPA99/2003 pour les sections minimales. Ces règles favorisent la sécurité en imposant des armatures généreuses, équilibrant économie et durabilité.
Sollicitations et Calculs des Efforts
Identifier les Sollicitations Maximales
Comment calculer le ferraillage d’une dalle PDF ? Tout commence par les sollicitations. Utilisez des outils comme Safe V16 pour obtenir les moments suivant x-x et y-y, ainsi que les efforts tranchants.
Par exemple, pour une dalle sous charges ELU, les moments en travée peuvent atteindre 77 kN.m en x-x et 74 kN.m en y-y. En appui, ils sont négatifs, comme -67 kN.m. Résumez ces valeurs dans un tableau pour clarté :
| Position | Sens | ELU (kN.m) | ELA (kN.m) | ELS (kN.m) | V (kN) |
|---|---|---|---|---|---|
| Travée | X-X | 77.00 | 56.35 | 54.42 | 108.81 |
| Y-Y | 74.10 | 54.42 | |||
| Appui | X-X | -67.05 | -49.45 | ||
| Y-Y | -54.25 | -38.00 |
Ces données guident le ferraillage pour une bande de 1 m.
Exemple de Calcul en Flexion Simple
Pour le calcul et ferraillage d’une dalle pleine en béton armé pour terrasse, considérez la flexion simple. Prenez un moment en appui de 67 kN.m, avec h=0,2 m, fc28=30 MPa.
Calculez μ = M / (b d² σ_bc) ≈ 0.06. Si μ ≤ 0.186, pas de compression d’armature. Puis, A_s = M / (σ_st d β) ≈ 4.44 cm². Vérifiez A_min pour non-fragilité : ≥1.98 cm². Adoptez 4T12 pour 4.52 cm².
Espacements : ≤ min(3h, 33 cm) = 33 cm, choisissez 25 cm.
Vérifications aux États Limites
Vérification au Cisaillement
La contrainte de cisaillement τ = V_max / (b d) doit être ≤ min(fc j / γ, 4 MPa). Pour V=55.33 kN, τ=0.3 MPa < 3 MPa – condition OK.
Contraintes à l’ELS
Pour une terrasse extérieure, vérifiez σ_bc ≤ 0.6 fc28 =18 MPa, et σ_st ≤ min(2/3 fe, 250 MPa). Calculez l’axe neutre y et I pour chaque cas.
Exemple en appui x-x : y=4.74 cm, I=18451 cm⁴, σ_bc=6.27 MPa <18, mais σ_st=263 MPa >250 – augmentez à 5T14 pour vérifier.
Tableau récapitulatif :
| Position | Sens | M_ser (kN.m) | y (cm) | σ_bc (MPa) | Limite | Obs | σ_st (MPa) | Limite | Obs |
|---|---|---|---|---|---|---|---|---|---|
| Travée | x-x | 16.43 | 5 | 4.22 | 18 | Vérifiée | 177.1 | 250 | Vérifiée |
| y-y | 18.07 | 5 | 4.64 | 18 | Vérifiée | 194.8 | 250 | Vérifiée | |
| Appui | x-x | -24.42 | 5 | 6.27 | 18 | Vérifiée | 263.2 | 250 | Non vérifiée |
| y-y | -29.84 | 5 | 7.67 | 18 | Vérifiée | 321.7 | 250 | Non vérifiée |
Après ajustement, toutes conditions sont vérifiées.
Contrôle de la Déformation et Schémas
Vérification de la Flèche
Selon BAEL 91, calculez la flèche si h/L < max(3/80, 1/20 Mt/M). Pour h=0,2 m, L=6,2 m, la condition n’est pas satisfaite – utilisez Safe pour vérifier f_réelle < f_adm = L/1000 *0.5 =1.12 cm. Résultat : 7.5 mm <1.12 cm – OK.
Schémas de Ferraillage

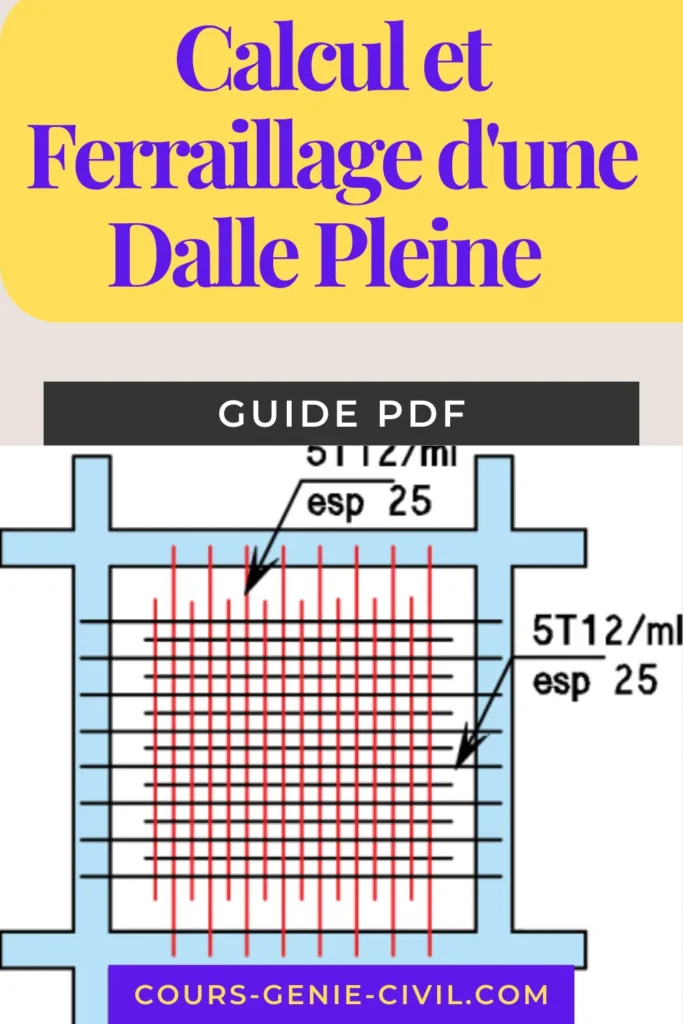

Visualisez le ferraillage : en travée, 5T12/ml esp 25 cm ; en appui, 5T14/ml. Téléchargez le guide complet PDF pour des schémas détaillés.
Astuces Pratiques pour Votre Projet
Outils et Logiciels Recommandés
Utilisez CSI Safe pour modéliser. Pour plus d’infos, consultez Wikipedia sur le béton armé ou sites comme l’AFNOR pour normes.
Erreurs Courantes à Éviter
- Sous-estimer les moments négatifs en appui.
- Ignorer les vérifications ELS pour terrasses extérieures.
- Oublier les espacements maximaux pour charges uniformes.
Astuce : Toujours prioriser la sécurité sur l’économie, comme le soulignent les normes RPA.
Télécharger Calcul et Ferraillage d’une Dalle Pleine en Béton Armé pour Terrasse : Guide Complet PDF
Guide complet PDF sur le calcul et ferraillage d’une dalle pleine en béton armé pour terrasse. Téléchargez pour des calculs précis et vérifications ELS !
Liens utiles pour la conception et le calcul des dalles
Conception et mise en œuvre d’une dalle de maison La réalisation d’une dalle en béton pour maison individuelle nécessite une attention particulière selon l’usage final (terrasse, garage ou pièce de vie). Ce guide détaille les étapes de coulage et les spécificités techniques pour garantir la durabilité du support.
Technologie des planchers en béton précontraint L’utilisation d’une dalle alvéolée en béton précontraint est idéale pour franchir de grandes portées sans appuis intermédiaires. Cette ressource explore les avantages structurels et les méthodes de pose de ces éléments préfabriqués haute performance.
Réglementations et normes du béton armé Le respect des normes de calcul pour dalles en béton armé est indispensable pour la sécurité des ouvrages. Ce document synthétise les règles de l’Eurocode et les exigences liées au ferraillage et à l’enrobage des aciers.
Méthodologies de calcul et typologies de structures Il existe différentes approches pour le calcul des dalles et leurs types (dalles pleines, champignons ou nervurées). Ce contenu explique comment choisir le système porteur adapté et les principes de descente de charges associés.
Schémas techniques et détails de ferraillage Pour visualiser la structure interne d’un plancher, cette collection de schémas de dalles béton offre des détails précis sur les coupes de bordure, les chaînages et les treillis soudés nécessaires à la stabilité.
Expertise sur le plancher à corps creux Une formation complète sur le plancher hourdis permet de maîtriser l’association entre poutrelles et entrevous. Ce support pédagogique traite de la mise en œuvre, du coffrage et des vérifications de résistance.
Fondations et dallages sur terre-plein Le cours sur le dallage sur terre-plein aborde la réalisation des sols industriels et résidentiels en contact direct avec le sol, en mettant l’accent sur le compactage et la gestion de l’humidité.
Pratique du métré et étude de prix La maîtrise des coûts est essentielle via des exercices de métré en terrassement et béton. Ces cas pratiques permettent de calculer précisément les volumes de béton et les ratios d’acier pour vos projets de maçonnerie.
Conclusion
En résumé, le calcul et ferraillage d’une dalle pleine en béton armé pour terrasse implique d’analyser les sollicitations, calculer les armatures, vérifier les contraintes et déformations. Ce guide complet PDF vous équipe pour des projets solides et durables. Que ce soit pour dimensionner une dalle ou calculer le ferraillage, ces étapes assurent une terrasse fiable.
Prêt à passer à l’action ? Téléchargez notre guide complet PDF dès maintenant et appliquez ces conseils à votre prochain projet. Partagez vos expériences en commentaires – avez-vous déjà construit une telle dalle ? Vos retours nous aident à améliorer ! N’hésitez pas à partager cet article pour aider d’autres passionnés de construction.
