Qu’est-ce qu’un barrage poids et pourquoi sa stabilité est-elle critique ?
Un barrage poids est un ouvrage en béton massif qui résiste à la poussée de l’eau uniquement par son propre poids. Sa section est souvent triangulaire : large à la base, plus étroite au sommet.
La stabilité statique doit être vérifiée dans trois cas principaux :
- Réservoir vide (barrage déjà construit)
- Réservoir plein (cas le plus défavorable)
- Cas particuliers (séisme, vent, vagues)
Le calcul se fait toujours en 2D sur chaque section horizontale.
Les forces appliquées sur le corps du barrage
Voici les principales forces que vous devez systématiquement calculer :
- Poids propre P = γ_b × Surface (γ_b ≈ 2,4 à 2,5 t/m³ pour le béton)
- Pressions hydrostatiques R₁ (amont) = ½ × γ_eau × h₁² R₂ (aval) = ½ × γ_eau × h₂² R₃ (sur le talus aval) = ½ × γ_eau × b₁ × h₂
- Poussée sous la base R₄ = γ_eau × b × h₂
- Pression d’infiltration R₅ (épure trapèze ou triangle selon drainage)
- Poussée de terre ou envasement R_s (si applicable)
Conditions de stabilité statique
1. Condition de non-glissement
Coefficient de sécurité au glissement : K_g = (f × ΣV) / ΣH > 1
- f = tg φ (coefficient de frottement sol/béton)
- ΣV = somme forces verticales
- ΣH = somme forces horizontales
Valeurs courantes de f selon le sol :
| Type de sol | f (tg φ) |
|---|---|
| Gravier / galets | 0,5 – 0,6 |
| Sable | 0,4 – 0,5 |
| Argile sableuse | 0,25 – 0,35 |
| Argile humide | 0,2 – 0,3 |
2. Condition de non-renversement
Coefficient de sécurité au renversement : K_r = ΣM_stabilisation / ΣM_renversement > 1
Les moments sont pris par rapport au pied aval (point B).
Exercice corrigé complet : barrage poids triangulaire
Données :
- Hauteur du barrage H = 25 m
- Hauteur d’eau amont h₁ = 16 m
- Hauteur d’eau aval h₂ = 6 m
- Largeur en crête b₁ = 4 m
- Base b = 20 m
- γ_b = 2,5 t/m³
- Épure d’infiltration trapèze : b_g = 12 t/m², b_p = 3 t/m²
- φ = 30° → f = tg 30° = 0,577

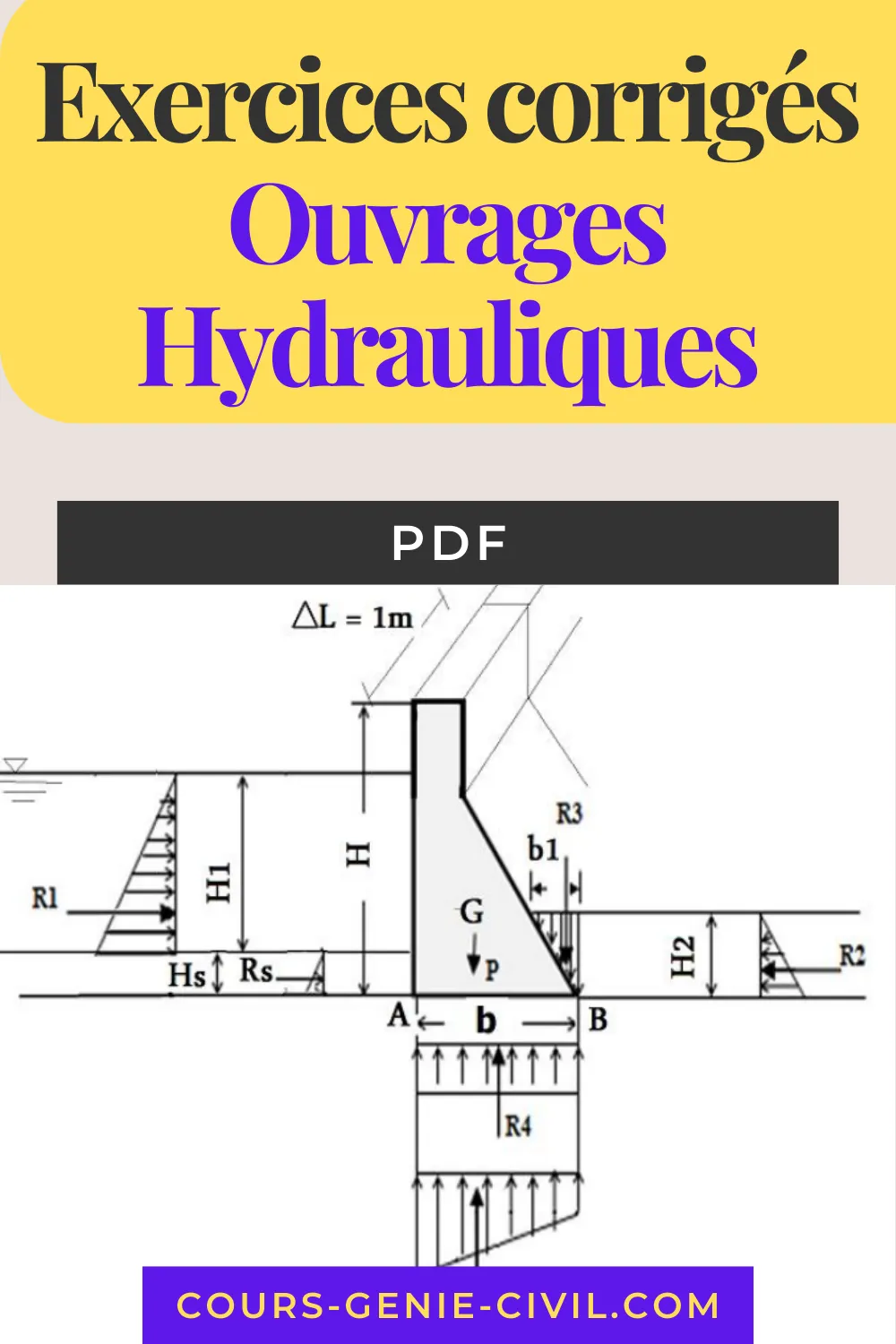

1. Calcul des forces
Poids propre P = 2,5 × (½ × 20 × 25) = 625 t Bras de levier l_p = (2/3) × 20 = 13,33 m
Pressions hydrostatiques R₁ = ½ × 1 × 16² = 128 t (l = 5,33 m) R₂ = ½ × 1 × 6² = 18 t (l = 2 m) R₃ = ½ × 1 × 4 × 6 = 12 t (l = 1,33 m)
Poussée sous la base R₄ = 1 × 20 × 6 = 120 t (l = 10 m)
Pression d’infiltration R₅ = 150 t (l ≈ 12 m)
2. Stabilité
Non-glissement ΣV = 625 + 12 – 120 – 150 = 367 t ΣH = 128 – 18 = 110 t K_g = (0,577 × 367) / 110 = 1,93 > 1 → OK
Non-renversement (moments par rapport au pied aval) Moments stabilisants = 8383,21 t·m Moments renversants = 3682,24 t·m K_r = 8383,21 / 3682,24 = 2,28 > 1 → OK
Conclusion de l’exercice : la stabilité du barrage est largement assurée.
Astuces pratiques pour réussir vos calculs
- Toujours prendre le cas réservoir plein comme cas défavorable.
- Vérifiez systématiquement les deux coefficients (K_g ≥ 1,5 en général, K_r ≥ 1,5).
- Dessinez l’épure des forces avant de commencer les calculs.
- Utilisez un tableur pour automatiser les moments.
- Pensez à la pression d’infiltration : elle réduit fortement la sécurité !
Télécharger cet exercice corrigé sur le Calcul de la Stabilité Statique d’un Barrage Poids
Exercice barrage poids corrigé : comment vérifier Kg et Kr ? Toutes les étapes du calcul de stabilité statique d’un barrage poids. PDF inclus.
