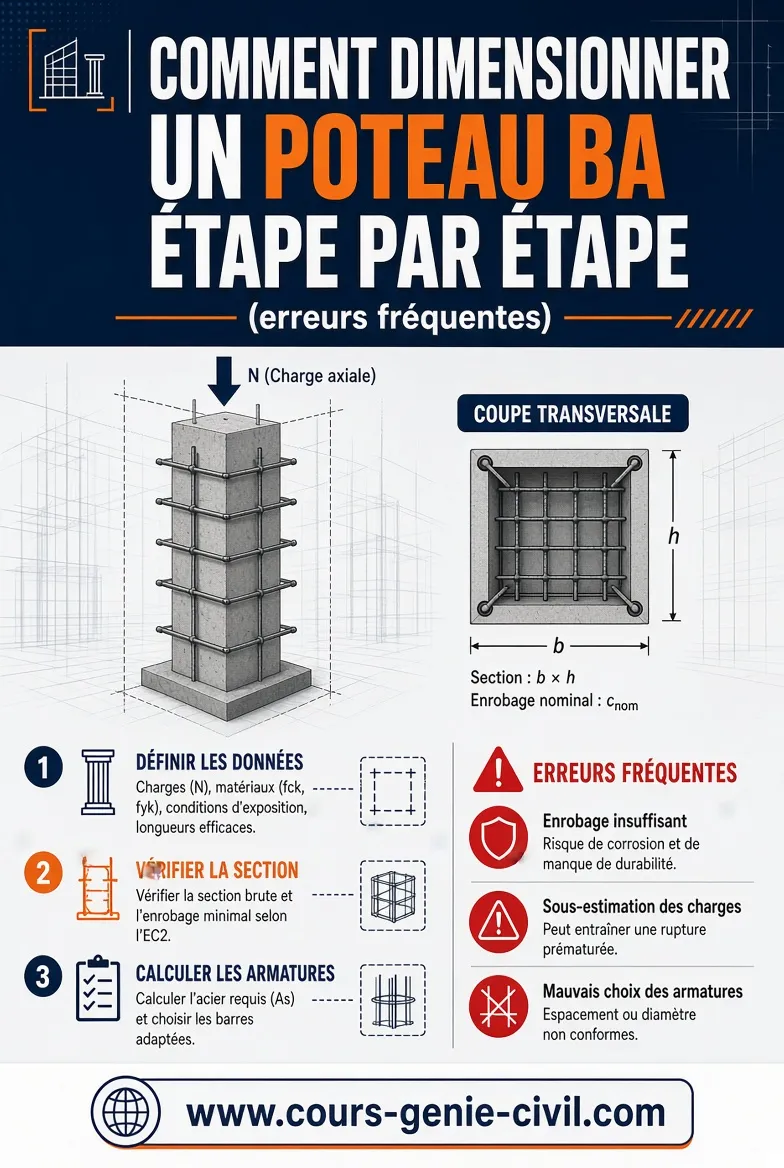

Dimensionner un poteau en béton armé semble simple sur le papier.
En réalité, c’est l’un des endroits où les erreurs de pré-dimensionnement coûtent le plus cher (refonte de ferraillage, sections trop faibles, problèmes de rigidité, difficultés de bétonnage).
Cette analyse va au-delà des formules. Elle vous donne la méthode complète
étape par étape, le raisonnement chantier, et les pièges les plus fréquents observés sur les projets en Afrique francophone.
Ce que vous allez maîtriser :
→ La méthode de pré-dimensionnement réaliste
→ Les contrôles d’élancement et de ratio d’acier
→ Les 8 erreurs les plus coûteuses
→ La méthode de pré-dimensionnement réaliste
→ Les contrôles d’élancement et de ratio d’acier
→ Les 8 erreurs les plus coûteuses
1. Les 5 étapes pour dimensionner un poteau BA correctement
Étape 1 – Collecter les bonnes charges
Ne prenez jamais uniquement la charge permanente. Vous devez avoir :
- NG : charges permanentes (poids propre + planchers + murs)
- NQ : charges d’exploitation
- Éventuellement moments MG et MQ si le poteau est excentré ou en rive
Astuce chantier : Sur les immeubles R+2 à R+5 en Afrique, beaucoup de bureaux
sous-estiment les charges de cloisonnement et de finitions. Ajoutez systématiquement 0,8 à 1,2 kN/m²
de charges permanentes « invisibles ».
Étape 2 – Pré-dimensionner la section
Règle pratique très utilisée :
- Poteau central : section ≈ Nu / (0,7 à 0,9 × fc28)
- Minimum recommandé en pratique Afrique : 25 × 25 cm dès R+2
- Évitez le 20 × 20 cm sauf pour les rez-de-chaussée très peu chargés
Étape 3 – Vérifier l’élancement
L’élancement λ = l0 / i (avec i = rayon de giration)
- Si λ ≤ 50 → poteau peu élancé (calcul simplifié possible)
- Si 50 < λ ≤ 70 → attention aux effets du second ordre
- Si λ > 70 → section trop fine, augmentez les dimensions
Erreur fréquente n°1 : prendre la hauteur sous plafond comme longueur de flambement
sans tenir compte des conditions d’encastrement (poteau de rive vs poteau central).
Étape 4 – Calculer le ferraillage longitudinal
En compression simple (cas le plus courant) :
- Nu = 1,35 NG + 1,5 NQ
- Section d’acier As nécessaire ≈ (Nu – 0,85 fc28 × B × H / γb) / (fe / γs)
Puis contrôlez les ratios :
| Critère | Valeur BAEL / pratique | Conseil Afrique |
|---|---|---|
| Ratio minimum | 0,20 % (théorique) – 0,8 % en pratique | Gardez au moins 0,8 % |
| Ratio maximum | 4 % en zone courante | Au-delà de 3 % → section trop petite |
| Nombre minimum de barres | 4 (section rectangulaire) | 6 barres souvent plus confortable |
Étape 5 – Dispositions constructives et contrôles finaux
- Enrobage minimum : 3 cm (souvent 4 cm en pratique chantier)
- Cadres : HA6 ou HA8 tous les 15 à 20 cm (zone courante)
- Recouvrements : 40Ø minimum (50Ø en zone sismique)
- Vérifier que le bétonnage reste possible (espace entre barres ≥ 1,5 × diamètre du granulât)
2. Les 8 erreurs les plus fréquentes (et coûteuses)
1. Poteau 20×20 cm sur R+2 ou plus
Manque de rigidité + tolérances d’exécution + difficulté de bétonnage.
Manque de rigidité + tolérances d’exécution + difficulté de bétonnage.
2. Oublier les charges de cloisonnement et de finitions
Très courant. Ajoutez systématiquement 0,8 à 1,2 kN/m².
Très courant. Ajoutez systématiquement 0,8 à 1,2 kN/m².
3. Prendre la mauvaise longueur de flambement
Poteau de rive ≠ poteau central. Les coefficients d’encastrement changent tout.
Poteau de rive ≠ poteau central. Les coefficients d’encastrement changent tout.
4. Ratio d’acier < 0,8 % « parce que le calcul le permet »
Le minimum théorique n’est pas le minimum pratique sur chantier.
Le minimum théorique n’est pas le minimum pratique sur chantier.
5. Enrobage de 2,5 cm ou moins
Sur chantier africain, visez 3,5 à 4 cm minimum.
Sur chantier africain, visez 3,5 à 4 cm minimum.
6. Cadres trop espacés en tête et en pied de poteau
Zone de confinement : rapprochez les cadres (10 cm) sur 1,5 fois la dimension de la section.
Zone de confinement : rapprochez les cadres (10 cm) sur 1,5 fois la dimension de la section.
7. Ne pas vérifier la faisabilité du bétonnage
Trop de barres = béton mal vibré = nids de cailloux.
Trop de barres = béton mal vibré = nids de cailloux.
8. Utiliser un fichier Excel comme note de calcul définitive
Un pré-dimensionnement n’est pas une justification réglementaire.
Un pré-dimensionnement n’est pas une justification réglementaire.
3. Checklist de contrôle avant validation
5. FAQ – Questions fréquentes
Peut-on descendre en dessous de 25×25 cm ?
Oui sur des poteaux très peu chargés en rez-de-chaussée ou en R+1 léger.
Au-delà, la rigidité et les tolérances d’exécution deviennent critiques.
Faut-il toujours calculer les moments ?
Pour un poteau central d’immeuble régulier, la compression simple suffit souvent en pré-dimensionnement.
Dès qu’il y a excentricité, rive, ou discontinuité, les moments deviennent obligatoires.
Quel ratio d’acier viser en pratique ?
Entre 1 % et 2,5 % est la zone de confort. En dessous de 0,8 % ou au-dessus de 3,5 %,
il faut se poser des questions.
