Cours de Forage Dirigé : Détails et Phasage

Le forage dirigé est une technique innovante et précise, largement utilisée pour l’installation de conduites souterraines. En raison de son efficacité et de son impact environnemental réduit, il est devenu une méthode privilégiée dans divers secteurs tels que les infrastructures, les réseaux d’assainissement, et le transport de fluides. Cet article se penche sur les phases de cette technique de forage, des étapes cruciales aux détails techniques, pour offrir une compréhension complète de ce processus.

Qu’est-ce que le Forage Dirigé ?

Le forage dirigé, également connu sous le nom de forage horizontal dirigé (DTH), est une méthode de forage qui permet de créer des passages souterrains pour des conduites, câbles ou autres installations. Contrairement aux méthodes de forage conventionnelles, qui nécessitent souvent des ouvertures de surface plus grandes et peuvent perturber l’environnement, le forage dirigé utilise une technique de forage précis qui minimise l’impact sur le sol et les infrastructures environnantes.

Avantages du Forage Dirigé

1. Minimisation de l’impact environnemental : Grâce à son approche souterraine, cette méthode réduit les perturbations de la surface.
2. Coûts réduits : Bien que le coût initial de la technologie et de l’équipement puisse sembler élevé, le forage dirigé réduit les dépenses liées à la remise en état de la surface.
3. Précision : La possibilité de contrôler la trajectoire de l’outil de forage offre une grande précision dans l’installation de conduites.

Les Phases du Forage Dirigé

Le processus de forage dirigé se divise en plusieurs étapes distinctes, chacune étant essentielle pour garantir le succès global de l’opération. Voici un aperçu détaillé des phases impliquées :

1. Implantation de la Foreuse

La première étape consiste à implanter correctement la foreuse sur le site. Cela implique de préparer le terrain, de choisir l’emplacement exact et de s’assurer que toutes les équipements nécessaires sont disponibles.

2. Soudure des Tuyaux

Une fois la foreuse en place, la next étape consiste à souder les tuyaux en respectant des temps de chauffe et de refroidissement stricts. Cela est crucial pour garantir l’intégrité des tuyaux et éviter toute déformation qui pourrait compromettre l’opération.

3. Fouille de Départ

La fouille de départ est réalisée à l’aide d’un engin comme le JCB. Ce processus implique de creuser un trou dans lequel la sonde sera placée, marquant ainsi le début du forage. La mise en place de la sonde dans la tête de tir est une étape fondamentale pour garantir le bon déroulement des travaux.

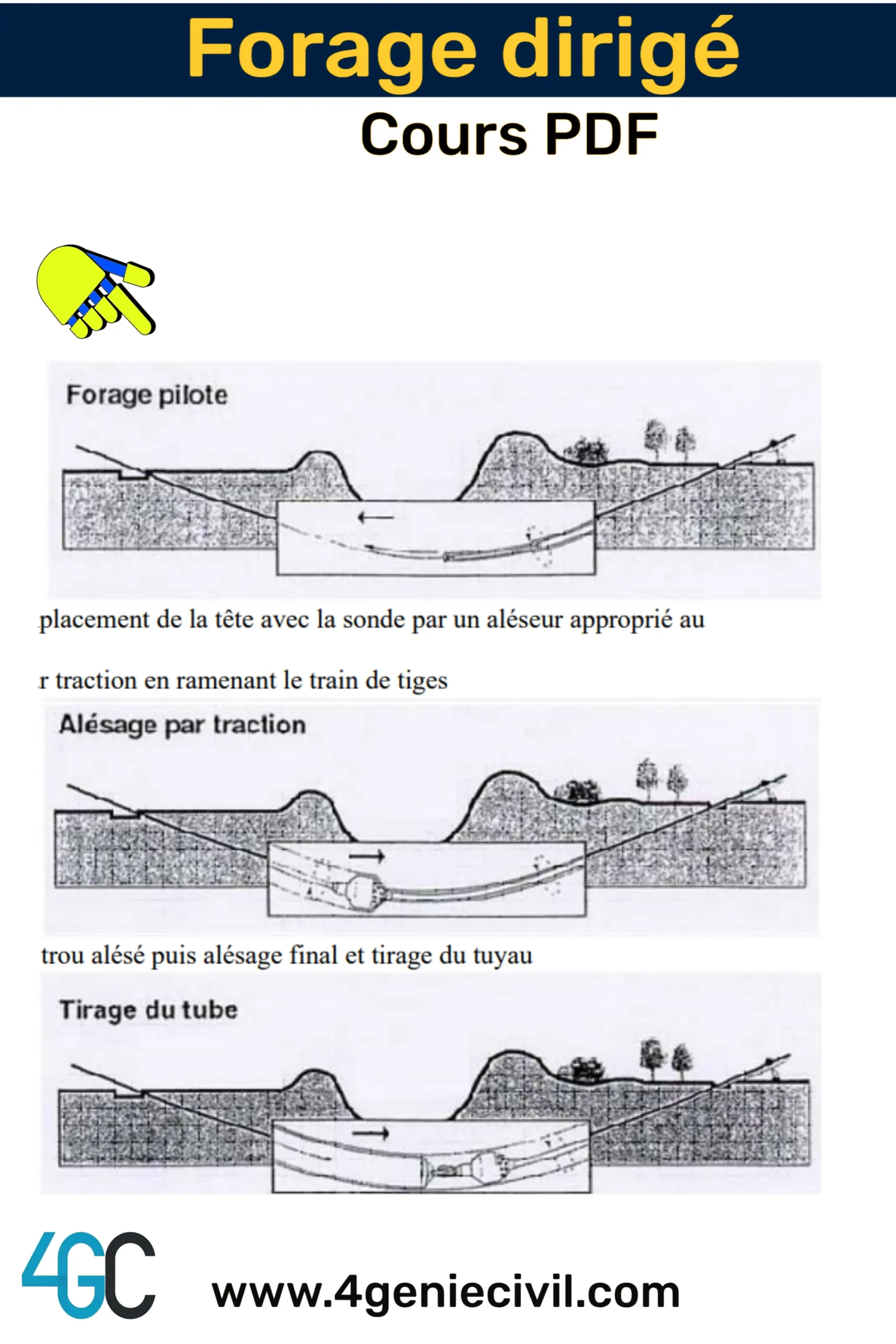

4. Lancement du Tir Pilote

Le tir pilote est une phase clé où la foreuse commence à forer le trou. Pendant ce processus, une barre de 3 mètres est utilisée, et un contrôle constant de la direction et de la profondeur est effectué à l’aide d’un détecteur Dilltrack. Cela permet d’assurer que le forage reste sur la trajectoire souhaitée.

5. Remplacement de la Tête de Forage

Une fois le tir pilote réalisé avec succès, la tête de forage est remplacée par un aléseur adapté au diamètre du tuyau prévu. Ce remplacement est crucial car il prépare le trou pour la phase suivante d’alésage intermédiaire.

6. Alésage Intermédiaire

L’alésage intermédiaire est effectué par traction, ramenant le train de tiges dans le trou alésé. Cette étape garantit que le trou atteint la dimension adéquate pour le tuyau qui sera installé.

7. Renvois des Tiges et Alésage Final

Après l’alésage intermédiaire, les tiges sont renvoyées dans le trou pour procéder à l’alésage final. Ceci est suivi du tirage du tuyau, où le tuyau est inséré dans le trou alésé, complétant ainsi la phase de forage.

8. Enfouissement et Réparation des Fouilles

La dernière étape consiste à enfouir les extrémités du tuyau à l’aide d’un JCB, suivie de la fermeture des fouilles. Cela met fin à l’opération de forage et restaure la surface à son état initial autant que possible.

Télécharger un cours complet sur le forage dirigé

Découvrez un cours complet sur le forage dirigé, une méthode innovante pour installer des conduites sous des obstacles tout en préservant l’environnement. Téléchargez dès maintenant pour explorer ses applications, avantages et techniques.

Télécharger le document sur le foage dirigé

Liens Utiles liés au Forage

Dans ce chapitre, nous vous proposons une sélection de ressources en ligne qui vous permettront d’approfondir vos connaissances sur le forage dirigé et les techniques de forage modernes. Chaque lien contient des informations précieuses qui complètent les thèmes abordés dans notre article.

Techniques Modernes de Forage : Forage Dirigé et Forage Horizontal

Découvrez un aperçu détaillé des nouvelles techniques de forage, y compris le forage dirigé et le forage horizontal. Ce lien vers le site cours-genie-civil.com vous dirigera vers un document PDF qui explique les méthodologies employées dans ces techniques modernes, leurs applications, avantages, et impacts sur l’environnement. Une lecture essentielle pour comprendre l’évolution des méthodes de forage.

Exploration des Techniques Modernes de Forage Dirigé

Ce lien sur cours-genie-civil.com vous fournira une exploration approfondie des techniques modernes de forage dirigé. L’article détaille les étapes du processus, les équipements utilisés, et les avantages spécifiques que cette méthode offre par rapport aux techniques de forage traditionnelles. Il met en lumière les défis rencontrés et les solutions innovantes qui ont été mises en place pour surmonter ces obstacles.

Modèle de Cahier de Chantier de Forage

Pour les professionnels du secteur, le cahier de chantier est un document crucial. Le lien vers 4geniecivil.com vous propose un modèle de cahier de chantier de forage qui vous aidera à organiser et à documenter efficacement les activités de forage sur le terrain. Ce modèle inclut des sections pour enregistrer les journaux de forage, les calculs de ressources et les observations sur le site, ce qui en fait un outil indispensable pour tout projet de forage.

Définition du Forage : Comprendre les Fondamentaux

Il est essentiel de commencer par les bases. Le lien sur 4geniecivil.com vous propose une définition claire et concise du forage, expliquant ses différents types et applications dans le domaine civil. Cette ressource aidera les lecteurs à mieux comprendre les fondations théoriques sur lesquelles reposent les techniques de forage, en rendant accessibles des concepts souvent complexes.

Ces ressources complémentaires sont conçues pour enrichir votre compréhension du forage dirigé et des techniques associées, tout en vous fournissant des outils pratiques pour mieux gérer vos projets.

Conclusion

Le forage dirigé est une méthode efficace et précise pour installer des conduites souterraines. En respectant un phasage rigoureux et en suivant des étapes soigneusement planifiées, il est possible d’assurer une installation rapide tout en minimisant l’impact environnemental. En comprenant chaque phase, de l’implantation de la foreuse à la restauration de la surface, les professionnels peuvent mieux maîtriser ce processus essentiel. Ce savoir-faire technique est primordial, car il contribue à la durabilité et à l’efficacité des infrastructures de demain.
