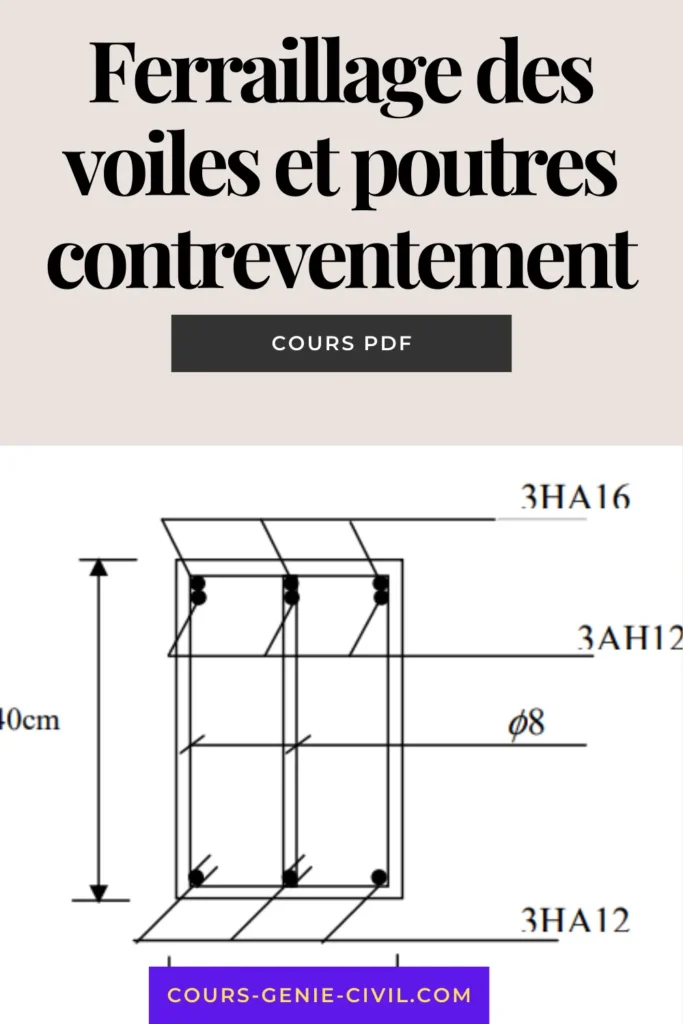

Ferraillage des voiles et poutres de contreventement : Guide de calcul RPA 99

Découvrez tout ce qu’il faut savoir sur le ferraillage des voiles et poutres de contreventement, selon les règles strictes du règlement parasismique algérien RPA 99. Ce guide complet vous accompagnera dans la conception et le calcul optimal des éléments en béton armé pour garantir la stabilité contre les charges latérales comme le vent et les séismes. En bonus, téléchargez le guide au format PDF pour l’avoir toujours à portée de main lors de vos projets structurels.

Introduction

Saviez-vous que la majorité des dommages sur les constructions pendant un séisme proviennent d’un défaut de contreventement adéquat ? Les voiles et poutres de contreventement sont des composants essentiels pour assurer la stabilité et la rigidité des bâtiments face aux efforts horizontaux. Pourtant, leur conception demande rigueur et respect des normes telles que le RPA 99, qui dicte précisément les règles de ferraillage pour ces éléments.

Dans cet article, nous allons plonger dans le ferraillage des voiles et poutres de contreventement : Guide de calcul RPA 99. Vous apprendrez les bases de la conception, les prescriptions clés pour le ferraillage, ainsi que des exemples concrets pour vous guider. Que vous soyez ingénieur, architecte ou étudiant, ce guide est fait pour vous. Vous y découvrirez également des astuces pour optimiser votre travail et éviter les erreurs fréquentes dans le calcul du ferraillage.

Enfin, nous vous proposons de télécharger ce guide pratique au format PDF, parfaitement adapté à une utilisation sur chantier ou en bureau d’études, pour ne jamais être pris au dépourvu.

Comprendre les bases du ferraillage des voiles de contreventement

Le ferraillage dans le cadre des voiles et poutres de contreventement est crucial car ces éléments exercent un rôle clé dans la stabilité de la structure sous charges horizontales.

Rôle des voiles de contreventement

• Assurer la stabilité globale contre les charges de vent et sismiques
• Transmettre les efforts horizontaux jusqu’aux fondations
• Limiter la déformation excessive pour protéger les éléments non-structuraux

Types de structures contreventées

• Structures auto-stables (peu communes dans les zones sismiques)
• Structures contreventées par voiles et portiques, qui offrent une rigidité accrue

Pourquoi respecter le RPA 99 ?

Le RPA 99 est le cadre réglementaire principal en Algérie pour le dimensionnement parasismique. Il fixe notamment :

• Les combinaisons de charges à considérer (charges permanentes, d’exploitation, sismiques)
• Les pourcentages minimaux d’armatures pour garantir la reprise des efforts de traction
• Les règles d’espacement et d’ancrage des barres d’acier

Les prescriptions clés du RPA 99 pour le ferraillage des voiles

Le respect des normes est primordial. Voici les principales règles à retenir selon le RPA 99 pour le ferraillage optimal des voiles en béton armé.

Armatures verticales

• Le pourcentage minimal d’armatures est de 0,20 % de la section horizontale du béton tendu.
• Les barres verticales des zones extrêmes doivent être ligaturées avec des cadres horizontaux à un espacement ≤ à l’épaisseur du voile.
• L’espacement des barres doit être réduit à l’extrémité du voile sur une longueur L/10, avec un maximum de 15 cm.

Armatures horizontales

• Les barres horizontales sont placées sur chaque face du voile, avec des crochets à 135° pour assurer une bonne liaison.
• L’espacement vertical doit être contrôlé pour ne pas dépasser la plus petite valeur entre 30 cm ou 5 fois l’épaisseur du voile.

Contraintes sur le diamètre et les recouvrements

• Le diamètre des barres ne dépasse généralement pas 1/10ème de l’épaisseur du voile, sauf dans les zones d’about.
• Les longueurs de recouvrement recommandées sont de 40 diamètres pour les zones à effort variable et 20 diamètres dans les zones comprimées.

Exemple pratique de calcul : ferraillage du voile V1

Pour mieux comprendre, voici un extrait d’un calcul d’armatures verticales sur un voile V1 en béton armé selon le cadre RPA 99.

• Longueur considérée : 1,6 m
• Moment et effort normal calculés en kN.m et kN
• Section et inertie déterminées pour la réaction du voile
• Calcul des contraintes de traction et compression
• Détermination des armatures nécessaires (As), en respectant la limite minimale imposée par le RPA 99

Résultats typiques

• Armatures verticales requises : 31.41 cm², largement au-dessus des minima réglementaires
• Espacement des barres en zone courante : 20 cm
• Renforcement accru en zone d’about avec un espacement réduit à 10 cm

Ce type de calcul garantit que le voile pourra supporter les sollicitations complexes générées par le séisme ou le vent.

Comment vérifier la résistance au cisaillement ?

La résistance au cisaillement est aussi un point critique :

• La contrainte de cisaillement ultime τu doit être inférieure à la limite τ admise (0,2 × résistance béton).
• Le ferraillage horizontal doit être dimensionné en conséquence, avec un pourcentage minimal de l’ordre de 0,15 à 0,25 % selon les cas.
• Des contrôles de contraintes sont réalisés pour vérifier la conformité avec RPA 99.

Conseils pratiques pour optimiser votre ferraillage

• Toujours appliquer la symétrie des armatures pour une répartition uniforme.
• Utiliser des barres avec crochets et rejoindre par recouvrement selon les prescriptions.
• Favoriser l’espacement réduit aux extrémités pour limiter les fissures.
• Tenir compte des combinaisons de charges permanentes, d’exploitation et sismiques pour un dimensionnement réaliste.
• Ne pas négliger l’armature horizontale même si l’effort dominant est vertical.

Télécharger votre guide complet en PDF

Pour vous accompagner dans vos calculs et projets chantier, nous avons compilé ce guide de ferraillage des voiles et poutres de contreventement selon RPA 99 dans un document PDF clair et consultable hors ligne.
