Avez-vous déjà tenu un plan de construction entre vos mains et vous demandé comment décrypter tous ces symboles et termes techniques ? Dans le monde du bâtiment et du génie civil, maîtriser la lecture de plans est essentiel pour transformer une idée en réalité solide. Ce guide complet des éléments de construction en bâtiment vous offre des définitions claires, des schémas illustrés et des conseils pour la lecture de plans, parfaits pour les étudiants, les apprentis ou les professionnels en herbe.
Imaginez : selon des statistiques de l’industrie, plus de 70 % des erreurs sur chantier proviennent d’une mauvaise interprétation des plans. C’est pourquoi comprendre les éléments de base comme les murs, poutres ou fondations peut faire toute la différence. Dans cet article, nous explorons les composants clés d’un bâtiment, en nous basant sur des principes fondamentaux du dessin technique construction. Que vous cherchiez à savoir comment lire un plan de construction PDF ou à vous initier à la lecture de plans et devis niveau 1, vous trouverez ici des explications accessibles.
Nous aborderons les éléments verticaux et horizontaux, les ouvertures, les fondations, et des astuces pour interpréter un plan de coffrage d’un bâtiment. Prêt à booster vos compétences ? Téléchargez ce guide en PDF pour l’avoir toujours sous la main et appliquez ces connaissances dès votre prochain projet. Allons-y étape par étape pour rendre la lecture de plans de bâtiments aussi simple qu’un jeu d’enfant.

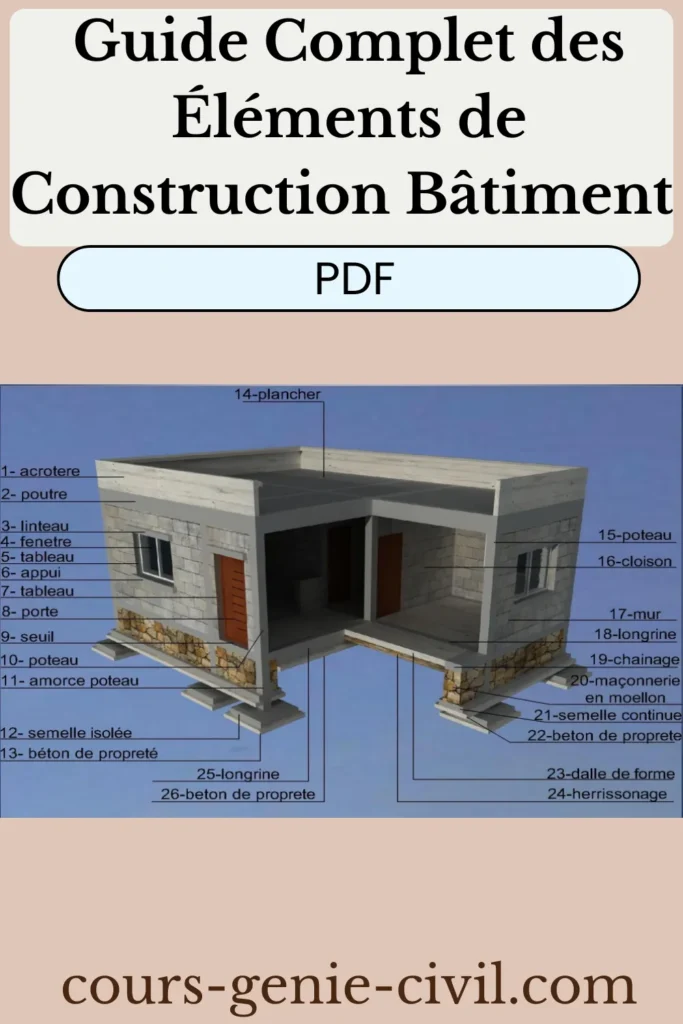

Les Bases des Éléments de Construction
Avant de plonger dans un plan architecte, il faut connaître les pièces du puzzle. Les éléments de construction forment la structure d’un bâtiment, assurant stabilité et fonctionnalité. Pensez-y comme à un corps humain : les os (porteurs) soutiennent tout, tandis que les articulations (ouvertures) permettent le mouvement.
Éléments Verticaux Porteurs
Les éléments verticaux sont les piliers d’un édifice. Par exemple, le mur est un élément vertical porteur qui sépare et délimite les espaces. Il joue plusieurs rôles : isolation thermique, séparation des pièces et même esthétique. Comment différencier un mur d’une cloison ? La cloison est une paroi fine, non porteur, dédiée uniquement à la séparation des locaux sans supporter de charges lourdes.
Parmi les détails fins, le trumeau désigne la partie de mur entre deux baies successives, comme des fenêtres côte à côte. L’allège, quant à elle, est la portion de mur sous une fenêtre, souvent utilisée pour ajouter de l’isolation. Et n’oublions pas le mur d’acrotère : en béton armé, il se trouve au niveau de la terrasse pour empêcher le ruissellement d’eau pluviale sur la façade. Ces termes reviennent souvent dans la lecture de plans PDF, et les maîtriser évite bien des confusions.
Voici une liste rapide des éléments verticaux clés :
- Mur : Porteur, isolant et séparateur.
- Cloison : Non porteur, pour diviser les espaces intérieurs.
- Poteau : Élément vertical en béton armé soutenant les charges concentrées.
- Trumeau et allège : Parties spécifiques du mur pour baies et fenêtres.
Pour plus de détails, consultez des ressources comme Wikipedia sur les murs en construction.
Éléments Horizontaux et Leur Rôle
Les éléments horizontaux lient tout ensemble, comme des ceintures de sécurité pour votre bâtiment. La poutre, par exemple, est un élément porteur horizontal en béton armé. Elle assure la liaison entre poteaux et planchers, supporte les charges et les transmet vers les supports verticaux. Sans elle, pas de stabilité !
Le plancher sépare les étages, agissant comme un élément porteur horizontal. Quant à la longrine, elle est similaire à une poutre mais relie les poteaux pour supporter cloisons et murs intérieurs. Comment lire ces éléments sur un td lecture de plan ? Cherchez les lignes épaisses indiquant les poutres et les hachures pour les planchers.
Tableau comparatif des éléments horizontaux :
| Élément | Description | Rôle Principal |
|---|---|---|
| Poutre | Horizontal en béton armé | Liaison et transmission de charges |
| Plancher | Séparateur d’étages | Support des sols et charges vivantes |
| Longrine | Liaison entre poteaux | Soutien des murs intérieurs |
Ces composants sont cruciaux dans un plan de coffrage d’un bâtiment, où ils apparaissent en coupes horizontales.
Ouvertures et Accessoires dans les Murs
Qu’est-ce qu’un bâtiment sans portes ni fenêtres ? Les ouvertures apportent lumière et circulation. La porte est un ouvrage mobile dans une baie, facilitant le passage. Le seuil en est la base horizontale, tandis que le tableau désigne les faces verticales latérales.
La fenêtre, placée dans une ouverture, assure éclairage naturel et ventilation. Au-dessus, le linteau en béton armé supporte les charges des murs supérieurs. Sous la fenêtre, l’appui (ou appui de fenêtre) en béton armé porte le poids et évacue l’eau sans ruissellement.
Astuce actionable : Lors de la lecture plan architecte, identifiez les baies par leurs dimensions notées. Pour éviter les erreurs, vérifiez toujours les cotes des tableaux et seuils. Des sites comme Batipedia offrent des normes détaillées sur ces éléments.
Fondations : La Base Solide de Tout Projet
Comment assurer la stabilité d’un bâtiment ? Tout commence par les fondations, enterrées dans le sol pour transmettre et répartir les charges. La semelle continue est une fondation en béton armé pour recevoir les murs porteurs, tandis que la semelle isolée est ponctuelle, sous un poteau.
Le béton de propreté protège les armatures contre le sol, et le hérissonnage (couche de moellons) sert d’assise à la dalle de forme, empêchant l’humidité. Le chainage supérieur, au-dessus des fondations, supporte les murs extérieurs du rez-de-chaussée. La maçonnerie en moellon utilise des pierres pour une base robuste.
Questions courantes pour la recherche vocale : « Comment lire un plan de construction PDF pour les fondations ? » Cherchez les coupes verticales montrant les semelles et chainages. Exemple réel : Dans un projet résidentiel, une mauvaise fondation peut causer des fissures – d’où l’importance de ces éléments en génie civil.
Astuces pour la Lecture de Plans en Génie Civil
Maîtriser la lecture de plans de bâtiments demande de la pratique. Commencez par identifier les vues : plan masse, coupes, élévations. Utilisez des outils comme des logiciels de CAO pour zoomer sur les schémas.
Astuces motivantes :
- Étudiez les légendes pour décoder les symboles.
- Comparez les plans avec des modèles 3D pour visualiser.
- Pratiquez sur des td lecture de plan gratuits en ligne.
Pour approfondir, téléchargez ce guide en PDF et appliquez-le à votre prochain exercice.
Télécharger ce guide sur les éléments de construction
Apprenez comment lire un plan de construction PDF avec ce guide : éléments clés, dessins techniques et astuces pour génie civil. Téléchargez maintenant !
👀👉👉[🔗 Télécharger le guide pdf]
Chapitre des Liens Utiles en Génie Civil
Les Éléments Porteurs Horizontaux : Conception, Calcul et Résistance Ce document intéressant est essentiel pour l’étude des éléments de structure primordiaux comme les poutres, les dalles et les planchers, en détaillant les méthodes de conception et de calcul pour garantir leur résistance et leur stabilité.
Cours Complet de Technologie de Construction en format PDF : Gros Œuvre et Second Œuvre Téléchargez un cours exhaustif sur les différentes méthodes et procédés de construction. Ce guide pédagogique couvre l’ensemble des étapes, des fondations (le gros œuvre) aux finitions (second œuvre), en passant par le choix des matériaux adéquats et la lecture de plans.
Liste Détaillée des Corps d’État dans le Bâtiment et les Travaux Publics Un outil utile pour comprendre l’organisation complexe d’un projet de construction et la répartition des tâches. Il énumère les entreprises spécialisées (génie civil, maçonnerie, plomberie, électricité, etc.) intervenant sur un chantier, facilitant la coordination entre maîtrise d’œuvre et maîtrise d’ouvrage.
Terminologies Essentielles et Vocabulaire Technique de la Construction Métallique Ce lexique intéressant permet de maîtriser les termes techniques liés à la charpente métallique, un domaine crucial du génie civil. Il définit des notions clés telles que les assemblages, les poteaux, les poutres et le contreventement selon les normes en vigueur.
Guide PDF pour la Réalisation d’un Plan d’une Construction Simple : Étapes Clés du Dessin Apprenez à concevoir et à interpréter les documents graphiques d’un bâtiment. Ce guide vous aide à maîtriser le dessin technique, à utiliser les logiciels DAO (Dessin Assisté par Ordinateur), à respecter les échelles et à réaliser correctement les coupes et façades nécessaires au permis de construire.
Les Principes Innovants de la Construction Mixte (Béton-Acier et Béton-Bois) : Avantages et Calcul Découvrez les avantages et les défis des structures hybrides qui combinent plusieurs matériaux comme le béton, l’acier et le bois. Ce sujet intéressant est essentiel pour l’innovation dans la construction des ponts et des bâtiments industriels, en optimisant les propriétés mécaniques et économiques de chaque composant.
Construction Durable, Techniques HQE et Choix des Matériaux Écologiques : Performance Environnementale Un article clé pour comprendre les enjeux de la Haute Qualité Environnementale (HQE) et l’intégration des matériaux écologiques et bio-sourcés dans les projets. Il explore l’efficacité énergétique, la réduction du bilan carbone et les réglementations thermiques qui encadrent les constructions respectueuses de l’environnement.
Guide PDF Complet des Techniques, Matériaux et Étapes Clés en Génie Civil : Méthodologie du Projet Un guide fondamental pour toute personne étudiant ou travaillant dans le génie civil. Il offre un aperçu structuré de la méthodologie complète, depuis le terrassement jusqu’aux ouvrages de structure et d’armature, en détaillant les techniques de construction essentielles et les protocoles de contrôle qualité.
Guide pratique BAEL 91 modifié 99 : Calcul et prédimensionnement béton armé. Inclut ELU/ELS, charges. Téléchargez cours et livre PDF maintenant !
Cours Complet Gros Œuvre BTP : Techniques de Construction et Technologie du Bâtiment (PDF) .
Explorez l’organigramme de calcul poutre PDF et plancher PDF dans ce guide RPA 99. Astuces pour organigramme poteau BAEL et descente charges. Téléchargez maintenant !
Conclusion
En résumé, ce guide complet des éléments de construction en bâtiment couvre des définitions essentielles, des schémas pratiques et des méthodes pour la lecture de plans pour génie civil. Des murs porteurs aux fondations solides, en passant par poutres et ouvertures, vous avez maintenant les outils pour aborder n’importe quel plan avec confiance.
N’attendez plus : appliquez ces conseils dès aujourd’hui sur votre projet ! Téléchargez ce guide en PDF pour une référence rapide et partagez vos expériences en commentaires. Avez-vous une astuce favorite pour la lecture de plans PDF ? Partagez-la ci-dessous et motivez la communauté. Ensemble, construisons un avenir plus solide en génie civil.
