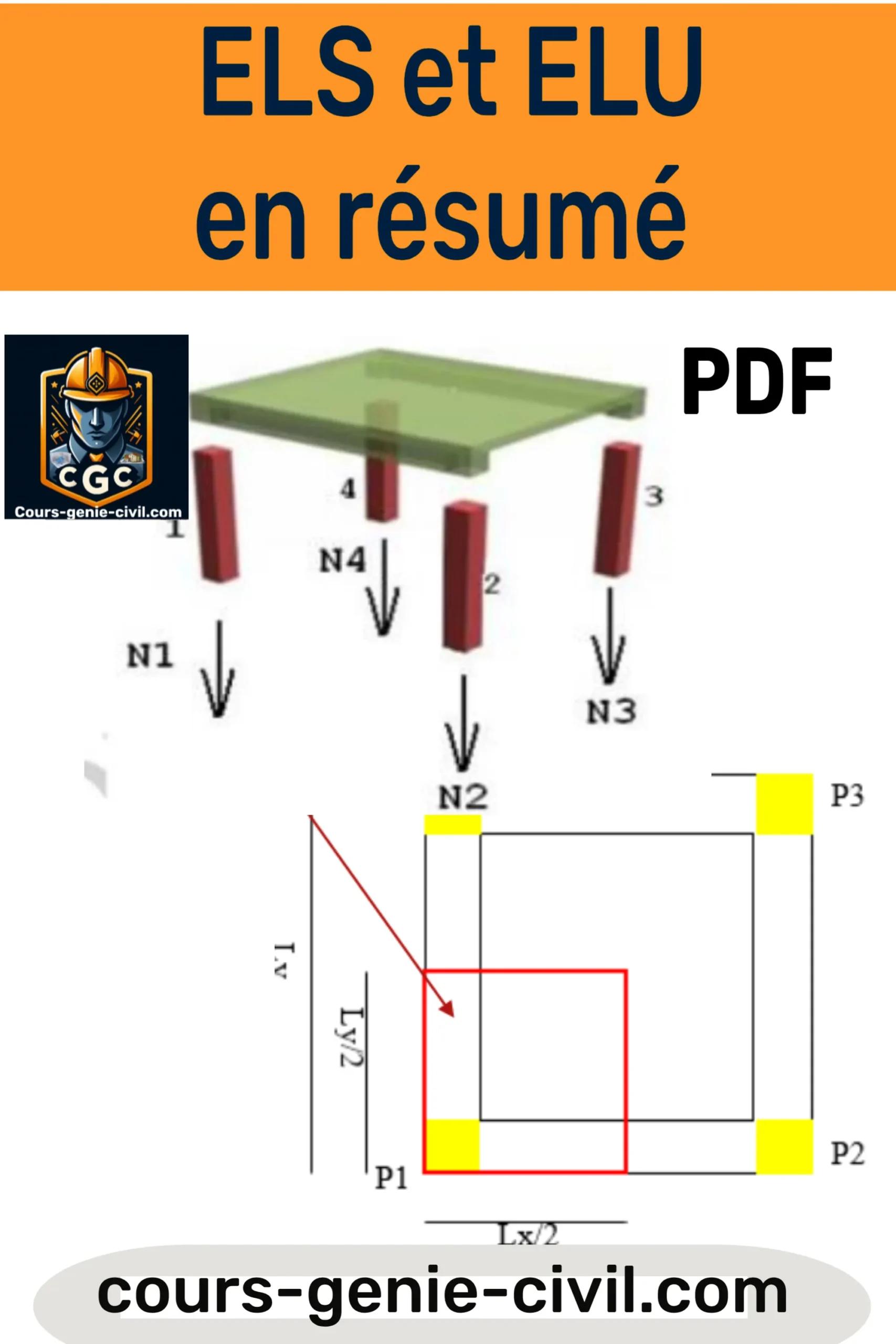

Diagramme illustrant les concepts des États Limites de Ruine (ELU) et de Service (ELS) avec représentations graphiques des efforts, déformations et surfaces d’influence dans une structure.

Les États Limites ELS Et ELU – Résumé PDF

Obtenez gratuitement le Résumé PDF sur Les États Limites ELS Et ELU. Tout savoir sur la stabilité et la résistance des ouvrages.

Téléchargez le Résumé PDF sur Les États Limites ELS Et ELU. Comprenez les concepts clés pour la sécurité et la durabilité des structures.

Diagramme illustrant les concepts des États Limites de Ruine (ELU) et de Service (ELS) avec représentations graphiques des efforts, déformations et surfaces d’influence dans une structure.

Les études de structures civils et mécaniques s’appuient sur des concepts fondamentaux pour garantir la sécurité, la stabilité et la durabilité des ouvrages. Parmi ces concepts, les États Limites (EL) jouent un rôle essentiel en permettant d’évaluer si une structure peut résister aux charges et sollicitations auxquelles elle sera soumise tout au long de sa vie. Ces États se distinguent principalement en deux catégories : les États Limites de Ruine (ELU) et les États Limites de Service (ELS).

Qu’est-ce que les États Limites ?

Les États Limites définissent les conditions maximales que peut supporter une structure sans subir de défaillance critique ou de dégradation excessive. Leur compréhension est cruciale pour la conception, la vérification et la maintenance de tout type d’ouvrage.

Les États Limites de Ruine (ELU)

L’ELU correspond à la limite à ne pas dépasser pour éviter la ruine de la structure. Lorsqu’un élément atteint cette limite, cela entraîne une défaillance grave, pouvant aller jusqu’à la stabilité totale de l’ouvrage. Parmi les principaux phénomènes liés à cette limite se trouvent :

  • La perte totale d’équilibre statique,
  • L’instabilité de forme,
  • La rupture ou la résistance dépassée par un matériau ou un assemblage.

Une rupture ou une défaillance à cette étape signifie une effondrement concernant l’objet ou la structure évaluée.

Les États Limites de Service (ELS)

Les ELS concernent les conditions d’usage quotidiennes et la durabilité de l’ouvrage. Lorsqu’une structure dépasse cette limite, cela entraîne des déformations ou des dégradations qui, si elles sont excessives, compromettent la fonctionnalité ou la durabilité de l’ouvrage, sans pour autant entraîner une ruine immédiate. Les phénomènes observés comprennent :

  • La fissuration excessive,
  • La compression ou déformation excessive des matériaux,
  • La dégradation progressive des éléments porteurs.

Les limites de service garantissent que la structure reste utilisable, confortablement et en toute sécurité, durant toute sa vie opérationnelle.

Facteurs de Vérification : Coefficients de Pondération

Pour assurer la fiabilité des structures, il est indispensable d’appliquer des facteurs de sécurité appelés coefficients de pondération. Ceux-ci modifient les valeurs d’action (forces, charges) en tenant compte de divers aléas et incertitudes, notamment :

  • La possibilité que les actions atteignent des valeurs plus élevées que celles caractéristiques,
  • Les imprécisions dans les hypothèses de calcul,
  • Les imperfections de fabrication ou de construction,
  • La resistance inconnue ou incertaine des matériaux.

Il existe principalement deux scénarios d’évaluation : l’un pour les états ultimes, l’autre pour les états de service, avec des coefficients spécifiques. Par exemple, pour l’effort normal (compression) à l’ELU, on utilise le coefficient 1.35 pour la composante permanente (G) et 1.5 pour la composante variable (Q), afin de couvrir ces incertitudes.

Les Combinaisons d’Actions

Les efforts et sollicitations sur une structure sont combinés selon des scénarios représentatifs. Deux principales combinaisons sont généralement utilisées :

  • Efforts à l’ELU : Nu = 1,35 G + 1,5 Q,
  • Efforts à l’ELS : Nser = G + Q.

Ces combinaisons permettent de vérifier la résistance et la stabilité sous différentes conditions de charge, en tenant compte des facteurs de sécurité.

La Surface d’Influence

La zone d’action d’un élément structural est déterminée par sa surface d’influence, qui dépend du type de composant considéré (poteaux, poutres, portes-faux). Par exemple :

  • Pour un poteau, la surface d’influence est souvent calculée en multipliant la moitié des distances entre les poteaux adjacents,
  • Pour une poutre ou un portique, des méthodes spécifiques sont appliquées pour répartir les charges et déterminer la zone de sollicitation.

Ce procédé garantit que chaque élément porte la part des charges qui lui revient, selon sa position et sa configuration.

La Descente de Charges

Ce processus consiste à répartir les efforts issus des charges sur l’ensemble de la structure, en partant du dernier étage jusqu’aux fondations. Il permet d’analyser comment les charges s’accumulent ou se dégressent à chaque niveau, en tenant compte notamment des charges différées ou prolongées.

Un exemple courant : la dégressivité des charges d’exploitation, où la charge réelle diminue selon une certaine progression, en fonction du niveau. Ce calcul aide à prévoir les efforts que chaque élément doit supporter durant la vie de l’ouvrage.

Cas Particuliers : Poteaux, Poutres et Portes-faux

L’étude des éléments comme les poteaux et poutres nécessite de prendre en compte leurs zones d’influence spécifiques. Par exemple :

  • La surface d’influence d’un poteau est délimitée par la moitié de la distance à ses voisins,
  • La répartition des charges permet d’identifier les éléments les plus sollicités, tels que certains poteaux ou poutres soumis à des efforts maximaux.

Les portes-faux, éléments suspendus en saillance, doivent notamment supporter des charges spécifiques en tension ou compression, avec des considérations supplémentaires pour leur stabilité.

Télécharger le Résumé PDF sur Les États Limites ELS Et ELU

Découvrez tout ce qu’il faut savoir sur les États Limites avec notre résumé complet à télécharger en PDF. Ce document essentiel explique en détail les différences entre les États Limites de Ruine (ELU) et de Service (ELS), ainsi que leur importance dans la conception et la sécurité des structures. Apprenez comment sont calculés les efforts, comment appliquer les coefficients de sécurité, et la manière d’évaluer la surface d’influence. Téléchargez gratuitement ce résumé PDF pour maîtriser les concepts fondamentaux de la stabilité et de la durabilité des ouvrages, et mieux comprendre leur dimensionnement dans toute démarche de construction ou de maintenance. Ne manquez pas cette ressource précieuse pour approfondir votre connaissance des principes structuraux essentiels.

👀👉👉Télécharger le PDF

Liens utiles pour approfondir la vérification des états limites ELU et ELS et les calculs de structures

Vérification des État Limite d’Utilisation (ELU) et d’Exploitation (ELS) selon les recommandations du BAEL

Pour une compréhension approfondie des méthodes de vérification des ELU et ELS selon les normes en vigueur, vous pouvez consulter un guide complet qui détaille les critères et les démarches à suivre. Il vous aidera à maîtriser les concepts de sécurité et de durabilité dans la conception des ouvrages.

Vérification des États Limites ELU et ELS selon le BAEL : Guide pratique et recommandations essentielles


Exercices corrigés pour maîtriser les calculs de bâtiments en béton armé : applications des principes ELU et ELS

Pour mieux assimiler les techniques de calcul en béton armé en respectant les critères ELU et ELS, il est utile de s’appuyer sur des exercices corrigés qui illustrent étape par étape la détermination des efforts et déformations. Ces ressources sont cruciales pour renforcer ses compétences pratiques.

Exercices corrigés sur le béton armé avec focus sur les calculs ELU et ELS en PDF à télécharger


Calcul des efforts de flexion et de compression pour respecter les critères ELU et ELS : méthode détaillée

Connaître la procédure pour calculer précisément la flexion et la compression dans une structure permet d’assurer leur conformité aux exigences des états limites. Ce guide vous offre une méthode claire pour effectuer ces calculs dans le cadre de projets en béton armé ou autres matériaux.

Calcul précis des efforts en flexion et compression pour respecter les critères ELU et ELS – méthode étape par étape


Vérification des poteaux et poutres selon les élus et els : méthodes de calcul et études de cas

Pour garantir la stabilité des éléments structuraux, il est essentiel de réaliser des vérifications précises des poteaux et poutres, en intégrant les efforts liés aux ELU et ELS. Ce lien fournit un guide complet pour effectuer ces vérifications, avec des exemples pratiques.

Calcul et vérification des poteaux, poutres, ELU et ELS : études et méthodes approfondies


Vérification complète des ELU et ELS sur une poutre : approche avancée et étude détaillée

Cette ressource vous accompagne dans la vérification précise des efforts sur une poutre, en tenant compte des marges de sécurité liées aux états limites ELU et ELS. Idéal pour les ingénieurs et étudiants souhaitant approfondir leur maîtrise des calculs de stabilité.

Vérification des efforts et des efforts limite sur une poutre pour ELU et ELS : étude complète


Modélisation d’un bâtiment avec Robot Structural Analysis : approche pour les État Limite (ELU et ELS)

Pour ceux qui utilisent des outils numériques dans la conception, cette ressource offre un guide complet de la modélisation d’un bâtiment en utilisant le logiciel Robot Structural Analysis. Vous apprendrez à intégrer les critères des états limites dans vos calculs et analyses structurales.

Modélisation d’un bâtiment avec Robot Structural Analysis pour la vérification ELU et ELS : guide complet en PDF


Ces ressources sont indispensables pour approfondir vos études ou votre pratique professionnelle dans la vérification des État Limite d’Utilisation (ELU) et d’Exploitation (ELS), qu’il s’agisse de calculs, de vérifications ou de modélisations avancées.


Conclusion

La compréhension approfondie des états limites et des méthodes d’évaluation permet de concevoir des structures solides, durables et sûres, en tenant compte de toutes les incertitudes et variables. Le recours aux coefficients de pondération, à la décomposition des charges, ainsi qu’à l’analyse des surfaces d’influence, constitue la base d’une approche rigoureuse pour garantir la stabilité et la performance des ouvrages dans le temps.
