Téléchargez notre tableau PDF de sections d’acier pour le ferraillage. Un outil essentiel pour la conception et la vérification en construction.
Le béton armé est l’épine dorsale de la construction moderne. Si le béton résiste à la compression, l’acier – ou « armature » – absorbe les efforts de traction. Choisir la bonne section d’armatures est crucial pour la sécurité, la durabilité et l’efficacité des structures. Ce guide dévoile les clés pour maîtriser les sections d’armatures, avec des tableaux de référence indispensables, des exemples concrets et des conseils pratiques.
1. Pourquoi les Sections d’Armatures Sont Essentielles
Sécurité structurelle : Des sections sous-dimensionnées entraînent des fissures, voire l’effondrement.
Optimisation économique : Éviter le surdimensionnement réduit les coûts matériels.
Conformité aux normes : Respect des DTU (Documents Techniques Unifiés) et Eurocodes.
Durabilité : Protection contre la corrosion et déformations.
2. Décryptage du Tableau des Sections d’Armatures
Voici le tableau de référence pour calculer rapidement la section totale (en cm²) en fonction du nombre de barres (N) et de leur diamètre (φ) :
| N | φ5 | φ6 | φ8 | φ10 | φ12 | φ14 | φ16 | φ20 | φ25 | φ32 | φ40 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 0.20 | 0.28 | 0.50 | 0.79 | 1.13 | 1.54 | 2.01 | 3.14 | 4.91 | 8.04 | 12.57 |
| 2 | 0.39 | 0.57 | 1.01 | 1.57 | 2.26 | 3.08 | 4.02 | 6.28 | 9.82 | 16.08 | 25.13 |
| … | … | … | … | … | … | … | … | … | … | … | … |
| 20 | 3.93 | 5.65 | 10.05 | 15.71 | 22.62 | 30.79 | 40.21 | 62.83 | 98.17 | 160.85 | 251.33 |
Comment lire ce tableau :
Colonnes : Diamètres courants des barres (5 à 40 mm).
Lignes : Nombre de barres (1 à 20).
Valeurs : Section totale en cm² (ex: 5 barres de 12 mm = 5.65 cm²).
3. Applications Pratiques : Exemples Concrets
Cas 1 : Poutre de 6 mètres (Charge : 15 kN/m)
Section d’acier requise : 8.5 cm².
Solutions possibles :
7 barres de 12 mm (7.92 cm²) → Léger sous-dimensionnement à compenser.
5 barres de 16 mm (10.05 cm²) → Solution optimale.
Cas 2 : Dalle de Plancher
Section minimale : 2.5 cm²/m.
Choix économique : Barres de 8 mm espacées de 20 cm (2.51 cm²/m).
4. Comment Choisir le Diamètre et le Nombre de Barres ?
Diamètres fins (φ5 à φ10) :
Pour dalles, murs minces.
Avantage : Facilité de pliage.
Inconvénient : Main-d’œuvre accrue.
Diamètres moyens (φ12 à φ20) :
Poutres, poteaux standards.
Équilibre coût/main-d’œuvre.
Diamètres larges (φ25 à φ40) :
Ouvrages lourds (ponts, barrages).
Réduction du nombre de barres.
Règle d’or :
« Minimiser le nombre de barres sans dépasser l’espacement maximal autorisé (3x l’épaisseur de la pièce). »
5. Erreurs Fréquentes et Comment Les Éviter
Oublier l’enrobage : Une armature trop proche de la surface corrode.
Négliger l’espacement : Des barres serrées compliquent le coulage.
Confondre section unitaire et totale : Vérifier toujours la section globale.
Ignorer les pertes de section : Prévoir 5% de marge en cas de coupes.
6. Normes et Réglementations
Eurocode 2 : Sections minimales/maximales par type d’élément.
BAEL 91 : Espacements et diamètres admissibles.
Contrôle qualité : Certificat de conformité des aciers (CE).

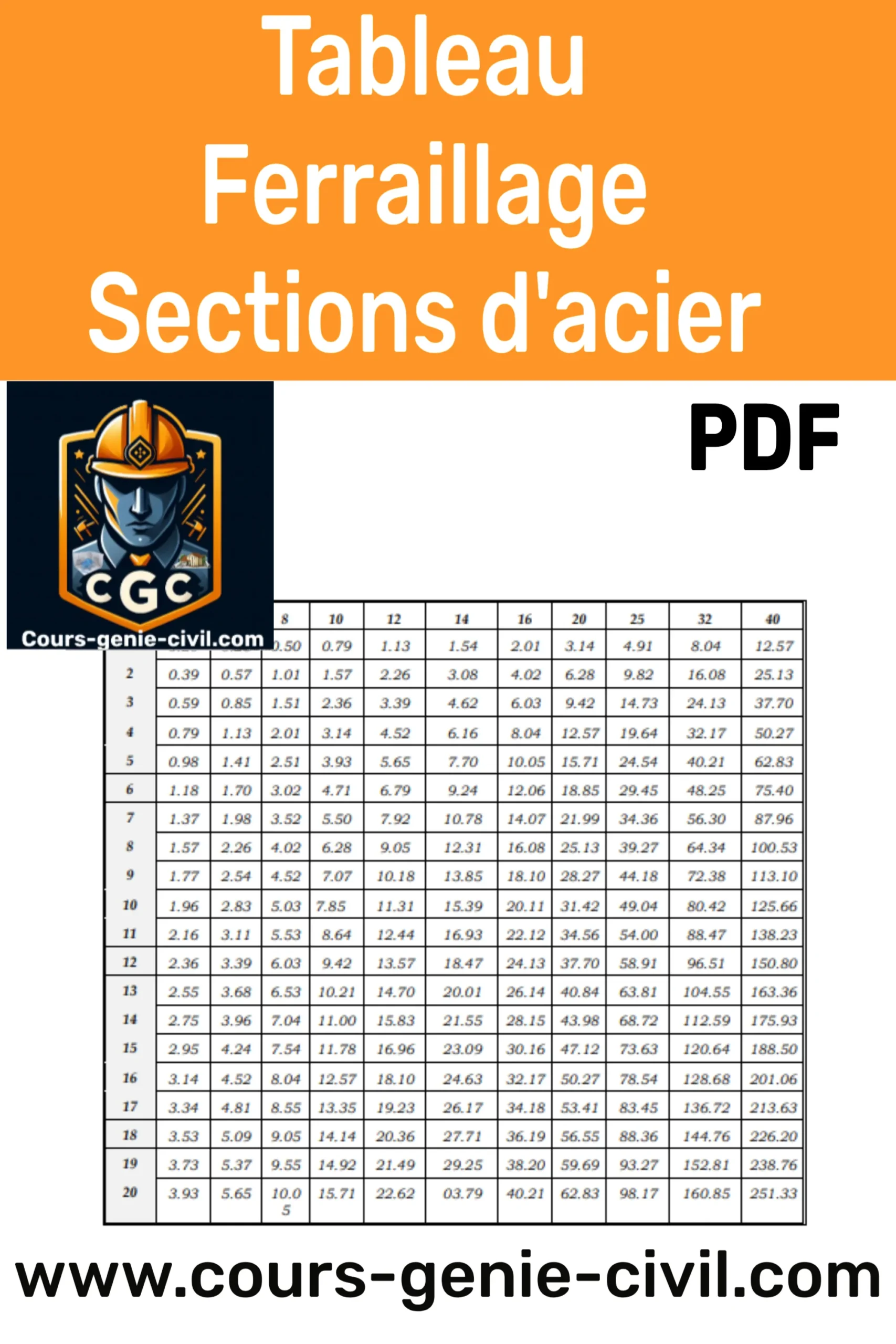

7. Télécharger le Tableau Ferraillage : Sections d’acier ou d’armature à télécharger en PDF
Découvrez notre tableau complet de ferraillage pour sections d’acier et d’armatures, disponible en téléchargement PDF. Conçu pour ingénieurs, architectes et techniciens, ce document fournit les profils et sections d’acier nécessaires pour réaliser des structures en béton armé conformes aux normes. Il facilite la sélection des armatures en fonction des dimensions et des charges prévues, assurant ainsi la stabilité et la sécurité de vos ouvrages. Avec un accès facile et clair, ce tableau est un outil indispensable pour la conception, le dimensionnement et le contrôle du ferraillage lors de vos projets de construction. Simplifiez vos calculs et vérifications grâce à cette ressource pratique, mise à jour selon les standards en vigueur. Téléchargez dès maintenant notre PDF pour optimiser votre gestion du ferraillage et garantir des structures durables et conformes aux réglementations.
8. Liens Utiles pour la Connaissance et le Dimensionnement des Armatures en Construction
Tableau complet des sections et masses d’acier pour le ferraillage en béton armé
Pour faciliter la sélection des sections d’acier et leur masse respective, consultez ce tableau complet dédié au ferraillage en béton. Cet outil est essentiel pour réaliser des calculs précis et garantir la conformité de vos structures avec les normes en vigueur. Vous pouvez le télécharger pour une référence rapide et fiable lors de vos projets : tableau des aciers, masse et section sur 4geniecivil.
Tableau détaillé des diamètres d’armatures indispensables pour le dimensionnement des barres en béton
Ce tableau complet recense tous les diamètres d’armatures couramment utilisés, permettant d’optimiser le choix des barres d’armature selon les contraintes techniques et économiques. Il s’agit d’un outil pratique pour maîtriser efficacement vos études de ferraillage : tableau complet diamètres d’armatures sur 4geniecivil.
Fichier Excel gratuit pour maîtriser tous les ratios des armatures dans les projets de BTP
Gérez facilement les ratios d’armatures pour vos structures en utilisant ce fichier Excel gratuit. Il vous permettra d’établir rapidement les bons ratios pour assurer la résistance et la durabilité de vos ouvrages tout en respectant les réglementations. Idéal pour suivre vos estimations et vérifications en phase de conception ou de contrôle : fichier Excel gratuit pour maîtriser les ratios d’armatures.
Calcul de la section d’acier et d’armature : méthode et outils pour une conception précise
Pour réaliser des calculs de section d’acier et déterminer l’armature adaptée à chaque structure, ce guide fournit une méthode claire et des exemples précis. Il vous aide à dimensionner efficacement l’armature en fonction des efforts et des contraintes techniques : calcul de section d’acier et d’armature sur 4geniecivil.
Les ratios d’acier minimum et d’armatures à prévoir pour respecter les normes
Respecter le ratio d’acier minimum dans vos structures est crucial pour garantir leur sécurité. Découvrez ce guide qui détaille les ratios d’acier obligatoires et comment respecter les taux d’armature minimum pour assurer la conformité réglementaire et la performance de vos projets : ratios d’acier minimum et d’armatures sur 4geniecivil.
Télécharger ce plan de ferraillage de radier en format DWG pour AutoCAD.
Trouvez aussi ce cours de Calcul et ferraillage des voiles en béton armé : Guide complet PDF.
9. Outils Complémentaires pour les Pros
Logiciels : Robot Structural Analysis, CYPECAD.
Applications mobiles : Béton Armé Plus, Armature Calculator.
Aide-mémoire : Tableaux de sections intégrés aux plans d’exécution.
Conclusion
Maîtriser les sections d’armatures, c’est allier science et pragmatisme. Que vous soyez ingénieur, chef de chantier ou étudiant, ce tableau est votre boussole pour des constructions sûres et durables. Gardez-le à portée de main !
