Télécharger Note de Calcul R+2 + Sous-Sol Béton Armé – RPS 2011 Robot Structural Analysis

Vous êtes ingénieur, bureau d’études ou étudiant en génie civil et vous cherchez un modèle complet et conforme de note de calcul pour un immeuble R+2 + sous-sol en béton armé ? Ce document détaillé (plus de 50 pages) respecte les réglementations marocaines en vigueur : BAEL 91 modifié 99, RPS 2011 (zone d’accélération N°02 – Mohammedia), DTU 13.12 et NF P 06-001. Il couvre :

• Choix des matériaux (béton C25, acier Fe500)
• Décomposition précise des charges permanentes et d’exploitation
• Analyse modale et sismique avec Robot Structural Analysis 2018
• Période fondamentale, facteur de comportement K=2, vérification des déplacements et stabilité au renversement
• Justification complète des poteaux, voiles, dalles et fondations
• Tableaux de ferraillage théorique ELU/ELS

Idéal pour vous inspirer, valider vos propres hypothèses ou servir de base à vos projets. Téléchargez-le gratuitement en PDF et gagnez un temps précieux sur vos études de structure béton armé.

Vous construisez ou dimensionnez un immeuble R+2 avec sous-sol au Maroc et la question de la tenue sismique vous empêche de dormir ? Vous n’êtes pas seul. Des milliers d’ingénieurs et étudiants cherchent chaque année un exemple concret, complet et conforme à la réglementation en vigueur.

Aujourd’hui, je vous propose exactement ce qu’il vous faut : une note de calcul structure béton armé R+2 + sous-sol réalisée selon le RPS 2011 avec Robot Structural Analysis. Et le meilleur ? Vous pouvez la télécharger gratuitement en PDF à la fin de cet article.

Qu’est-ce qu’une note de calcul structure en béton armé et pourquoi est-elle indispensable ?

Une note de calcul n’est pas un simple document administratif. C’est le cœur technique de votre projet. Elle prouve que votre structure résistera aux charges permanentes, d’exploitation et surtout aux séismes (RPS 2011 est très exigeant sur ce point).

Sans elle, pas de permis de construire valide, pas de contrôle technique serein, et surtout… un risque réel pour les occupants.

Dans cet exemple, le bâtiment est situé à Mohammedia (zone d’accélération N°02), classe d’importance III, ductilité ND1, facteur de comportement K=2.

Les réglementations clés au Maroc : RPS 2011 et BAEL 91 modifié 99

Le RPS 2011 reste la référence pour le calcul parasismique des bâtiments en béton armé. Il impose :

• Zonage accélération/vitesse
• Spectre de réponse
• Vérification des déplacements (Δ ≤ 0,004H global / 0,010h inter-étage)
• Stabilité au renversement
• Prise en compte de la torsion

Le BAEL 91 modifié 99 gère le dimensionnement classique (ELU/ELS). Dans la note que vous allez télécharger, tout est croisé : matériaux, charges, analyse modale, efforts sismiques majorés à 90 %, etc.

Définition des matériaux et décomposition des charges

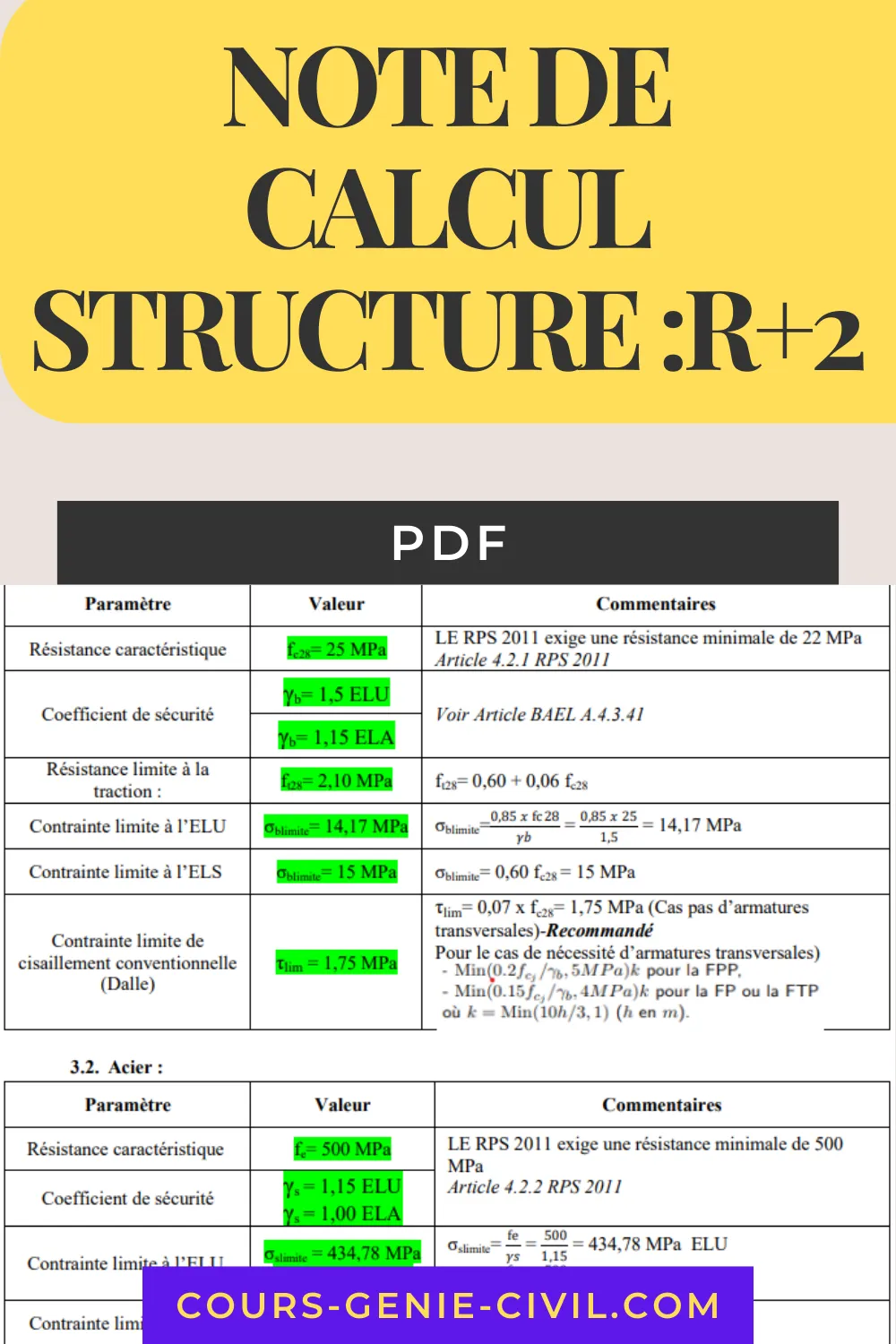

Béton : C25 (fc28 = 25 MPa) Acier : Fe500 (fe = 500 MPa)

Les charges permanentes sont détaillées étage par étage :

• Planchers hourdis 16+4 → 2,65 kN/m²
• Dalles pleines 20 cm → 5 kN/m²
• Forme de pente, chape, étanchéité, revêtements…
• Murs porteurs 20 cm et 10 cm (agglo + enduits)
• Escaliers, acrotères, contrepoids de porte-à-faux

Les charges d’exploitation suivent NF P 06-001 : habitation 1,5 kN/m², balcons 3,5 kN/m², mezzanine 3,5 kN/m², magasin 3,5 kN/m².

Analyse modale et sismique avec Robot Structural Analysis

Le modèle a été réalisé sur Robot Structural Analysis 2018. Résultats clés :

• Période fondamentale retenue : Tx = Ty ≈ 0,76 s
• Masse modale cumulée > 90 % dans les deux directions
• Force sismique équivalente Fx = Fy = 451,56 kN → retenue à 406,41 kN (90 %)
• Efforts tranchants à la base majorés (facteur 1,14 à 1,16)
• Déplacements inter-étages largement inférieurs aux limites
• Stabilité au renversement vérifiée (θ < 0,10)

L’effet de torsion est pris en compte avec excentricités additionnelles (0,05 × dimension perpendiculaire).

Justification et dimensionnement des éléments structuraux

Poteaux :

• Effort normal réduit νd < 0,65 partout
• Contrainte de cisaillement maximale 1,26 MPa < 3,33 MPa admissible
• Ferraillage théorique fourni pour chaque niveau et chaque cas ELU/ELS

Dalles, voiles, fondations : tout est justifié avec les combinaisons réglementaires.

Vous avez sous les yeux un exemple prêt à l’emploi, propre, cohérent et conforme.

Astuces pratiques pour vos futurs projets

1. Commencez toujours par un bon pré-dimensionnement manuel avant de passer sur Robot.
2. Vérifiez systématiquement la masse modale cumulée (> 90 %).
3. Appliquez le facteur de majoration quand le modal spectral donne moins de 90 % de la force statique.
4. N’oubliez jamais le contrepoids des dalles en porte-à-faux (combinaison 0,9G).
5. Documentez tout : ça vous sauvera en contrôle technique.

Téléchargez cette Note de Calcul R+2 + Sous-Sol Béton Armé

Besoin d’un exemple concret de note de calcul structure béton armé R+2 avec sous-sol ? Téléchargez ce fichier PDF RPS 2011 réalisé sur Robot Structural Analysis (charges, sismique, ferraillage).

Cliquez sur le lien ci-dessous pour télécharger gratuitement le PDF complet :

👀👉👉[🔗 Télécharger le pdf]

Ressources et documents techniques pour le génie civil

Modèles de notes de calcul pour bâtiment R+4 Ce document constitue un exemple de note de calcul bâtiment R+4 complet. Il permet de comprendre la descente de charges, la vérification de la stabilité globale et le dimensionnement des différents éléments porteurs pour un immeuble d’habitation ou de bureaux de taille moyenne.

Outils Excel pour le calcul de béton armé selon l’Eurocode 2 Une collection de feuilles Excel calcul béton armé selon l’Eurocode conçues pour automatiser les vérifications aux États Limites Ultimes (ELU) et de Service (ELS). Ces outils sont indispensables pour gagner en précision lors du ferraillage des poutres, poteaux et dalles.

Méthodes de prédimensionnement des éléments structuraux Avant les calculs complexes, il est crucial de maîtriser le prédimensionnement des éléments de structure. Ce guide détaille les ratios et formules empiriques pour estimer rapidement l’épaisseur des dalles, les sections de poteaux et la hauteur des poutres.

Cours sur le dimensionnement des voiles en béton armé Ce support pédagogique approfondi traite du dimensionnement des voiles en béton. Il aborde les spécificités du ferraillage vertical et horizontal, ainsi que la résistance aux efforts tranchants et aux charges sismiques pour les murs porteurs.

Guide complet sur la conception des planchers en PDF Un cours sur les planchers de bâtiment qui explore les différentes technologies disponibles, des dalles pleines aux planchers prédalles ou corps creux. Il inclut les principes de mise en œuvre et les critères de choix selon la portée et les charges.

Synthèse des règles de calcul du béton armé Pour une révision rapide des formules fondamentales, ce résumé de cours calcul béton armé regroupe les diagrammes de pivots, les calculs de sections d’acier et les dispositions constructives essentielles à respecter sur chantier.

Note de calcul pour charpente métallique R+1 avec plancher Ce dossier technique présente une note de calcul charpente métallique R+1 détaillée. Il se focalise sur les assemblages, la vérification des profilés en acier et l’interaction entre la structure métallique et le plancher collaborant.

Conception et calcul de structure métallique pour hangar Une ressource spécifique dédiée à la note de calcul structure métallique hangar. Elle couvre l’étude du portique, la résistance au vent (NV65 ou Eurocode 1) et le dimensionnement des pannes et des liernes.

Outil Excel pour le calcul d’assise de grue de levage La sécurité sur chantier passe par une note de calcul de grue sur Excel. Ce fichier permet de vérifier la stabilité au basculement et la pression exercée sur le sol (semelles ou massif) en fonction des caractéristiques de l’engin de levage.

Conclusion

Que vous soyez en phase APS, APD, ou que vous prépariez votre PFE, cette note de calcul R+2 + sous-sol béton armé RPS 2011 réalisée avec Robot Structural Analysis est un outil précieux.

Elle vous fait gagner des dizaines d’heures, vous montre la bonne méthodologie et vous rassure sur la conformité.
