Le dessin technique est une discipline fondamentale pour tout ingénieur, technicien ou étudiant qui souhaite comprendre, représenter et interpréter des objets matériels avec précision. Parmi ses enjeux clés, la maîtrise des vues, coupes et sections constitue une étape essentielle pour communiquer des concepts complexes de manière claire et conforme aux standards. Pour vous accompagner dans cet apprentissage, voici un guide complet basé sur une série d’exercices corrigés, issus du réputé document « 20 exercices corrigés en dessin technique : Vue, coupe et section ».

Pourquoi maîtriser les vues, coupes et sections ?

Dans le dessin technique, chaque représentation doit apporter une compréhension claire de l’objet. Cela requiert la capacité de réaliser :

• Les vues : représentation orthogonale qui montre différents côtés d’un objet (vue de face, de dessus, de gauche, etc.).
• Les coupes : séquences où l’on « retire » une partie de l’objet pour révéler ses détails internes.
• Les sections : vues obtenues après sectionnement, permettant de voir l’intérieur sans détruire l’objet réel.

La précision dans la réalisation de ces éléments est cruciale pour éviter les ambiguïtés et assurer une communication efficace entre concepteurs, fabricants et autres intervenants.

Détail des exercices corrigés : du simple au complexe

Exercice 1 : Représentation en coupe A-A et B-B

L’un des premiers exercices consiste à réaliser la coupe A-A et la coupe B-B d’une pièce, à partir d’une vue de face et d’une vue en perspective. Il s’agit d’apprendre à visualiser le plan de coupe pour transcrire fidèlement la section dans le dessin.

Étapes clés :

• Identifier le plan de coupe à partir de la vue en perspective.
• Tracer la ligne de coupe sur la vue de face.
• Représenter la silhouette coupée dans la vue en coupe.
• Définir plus tard la vue de gauche ou de dessus, selon le plan de coupe.

Cet exercice permet d’acquérir la logique derrière la position des plans de coupe et leur influence sur la représentation.

Exercice 2 : Applications pratiques de coupes

Les exercices suivants portent sur le tracé de différentes vues en coupe, notamment la vue de dessus et la vue de droite. La pratique consiste ici à utiliser des plans de coupe spécifiques, telles que la coupe simple ou la demi-coupe, selon la complexité de l’objet.

Les points essentiels :

• La compréhension du tracé de la coupe pour révéler l’intérieur des pièces.
• La maîtrise des symboles de coupe (traits pleins, traits interrompus).
• La différenciation entre coupe simple, demi-coupe, coupe brisée, pour représenter la pièce avec précision.

Ces exercices renforcent la compréhension des représentations en coupe, clé pour une communication claire des détails internes.

Techniques avancées : sections sortantes et sections rabattues

Les exercices plus complexes abordent la réalisation de sections sortantes, où la coupe sort de l’objet pour révéler des détails internes ou spécifiques. Ces sections permettent d’éviter l’encombrement du dessin en montrant uniquement ce qui est nécessaire.

La section sortie

Souvent désignée par un tracé spécifique, cette section montre une partie interne déplacée à l’extérieur pour une lecture aisée tout en conservant la structure de l’objet. La réalisation de sections sorties demande une précision accrue dans le tracé.

La section rabattue

Dans certains cas, l’intérieur d’un volume est représenté par un rabattement de la surface coupée. Cela permet de voir en une seule vue toute la partie interne, sans multiplier les coupes.

L’exercice consiste ici à représenter plusieurs sections sorties, en respectant les conventions normalisées du dessin technique.

Études de cas : objets mécaniques et éléments de fixation

Les exercices illustrent aussi le dessin de pièces mécaniques courantes comme un doigt rainuré, une chape orientable, ou encore un porte-outil d’étau-limeure. Ces objets, dont les détails internes sont vitaux pour leur fonctionnement, nécessitent une représentation précise.

Par exemple :

• La réalisation de la coupe d’un doigt rainuré pour montrer la profondeur et la largeur de la rainure.
• La représentation d’une chape orientable avec vue de face, vue de dessus, et vue de gauche, pour une compréhension complète des différentes positions possibles.

Ces cas pratiques permettent d’appliquer concrètement les principes de sectionnement, tout en se familiarisant avec la norme de dessin pour la mécanique.

Conseils pour réussir vos exercices

Voici quelques astuces pour parfaire votre maîtrise :

• Analyser chaque objet : avant de commencer, étudiez la pièce en détail, identifiez les plans de coupe pertinents.
• Respecter les conventions : lignes pleines pour les sections visibles, lignes interrompues pour les parties cachées.
• Tracer prudemment et avec précision : utiliser des instruments appropriés comme le rapporteur, la règle, le compas.
• Colorier ou souligner les arêtes importantes : cela facilite la lecture du dessin.
• Vérifier la cohérence : comparez chaque vue et chaque coupe pour assurer une concordance logique.

Téléchargez le fichier PDF

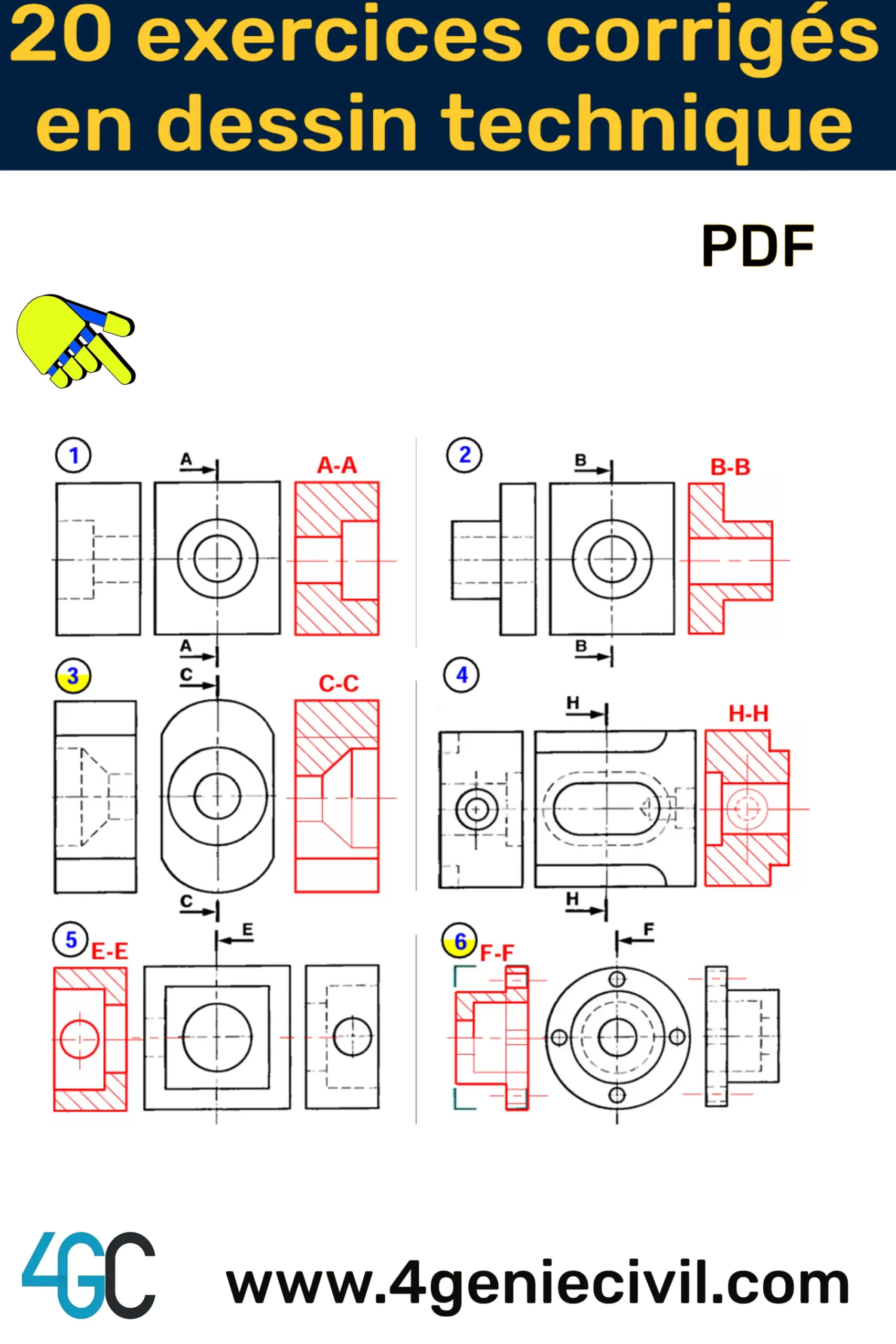

Découvrez un guide complet pour maîtriser le dessin technique industriel avec notre recueil de 20 exercices corrigés, spécialisés en vue, coupe et section. Destiné aux étudiants et professionnels, ce PDF offre des étapes détaillées pour apprendre à représenter avec précision toutes les facettes de vos pièces mécaniques, objets techniques et composants industriels. Chaque exercice présente un dessin à réaliser, accompagné de sa correction pour vous permettre de vérifier rapidement votre progression. Parfait pour perfectionner votre technique en lecture de plans, en réalisation de coupes et en interprétation de vues, ce document constitue une ressource précieuse pour renforcer vos compétences en dessin technique, conforme aux normes du secteur industriel. Téléchargez cette fiche pratique pour vous entraîner efficacement et gagner en confiance dans vos projets techniques. La précision est la clé de votre réussite en dessin industriel.
