Calcul et Ferraillage des Escaliers en Béton Armé – Guide Complet avec Formule de Blondel (PDF)

Vous cherchez un guide fiable et détaillé sur le calcul et ferraillage des escaliers en béton armé ? Ce contenu exclusif vous explique pas à pas la formule de Blondel, le dimensionnement des marches, l’épaisseur de la paillasse, l’évaluation des charges permanentes et d’exploitation, les sollicitations à l’état limite ultime et de service, ainsi que le ferraillage complet en travée et sur appuis. Vous découvrirez également le calcul de la poutre palière, les vérifications de l’effort tranchant et les conditions de non-fragilité. Que vous soyez étudiant en génie civil, architecte ou professionnel du BTP, ce guide complet vous offre toutes les formules, tableaux et astuces pratiques pour concevoir des escaliers confortables, durables et conformes aux normes. À la fin de l’article, téléchargez gratuitement le PDF « Calcul et Ferraillage des Escaliers en Béton Armé – Guide Complet avec Formule de Blondel » pour retrouver tous les schémas, exercices corrigés et plans de ferraillage prêts à l’emploi.

Dans ce guide complet, nous allons décortiquer la célèbre formule de Blondel, expliquer comment dimensionner les marches, évaluer les charges, analyser les sollicitations et concevoir le ferraillage. À la fin, vous pourrez télécharger le PDF gratuit contenant tous les schémas, formules et exemples détaillés.

Pourquoi le dimensionnement correct d’un escalier est-il si important ?

Un escalier mal conçu fatigue les genoux, augmente le risque de chute et peut même causer des fissures prématurées dans le béton. La formule de Blondel, établie au XVIIe siècle, reste aujourd’hui la référence mondiale pour garantir une foulée naturelle : 59 ≤ g + 2h ≤ 64 (g = giron, h = hauteur de contremarche). Respecter cette règle transforme un simple escalier en un élément architectural agréable et sécuritaire.

Les bases du calcul : la formule de Blondel en pratique

Pour dimensionner un escalier, on connaît généralement la hauteur à monter (H) et la longueur disponible au sol (L).

Exemple concret : Hauteur totale H = 1,53 m Longueur de foulée L = 2,40 m

On résout l’équation quadratique issue de la formule de Blondel pour trouver le nombre de contremarches (n). Après calcul, on obtient n = 9 contremarches et 8 marches :

• Hauteur de contremarche h = 17 cm
• Giron g = 30 cm

Vérification : 2 × 17 + 30 = 64 cm → parfaitement dans la fourchette idéale.

Astuce : commencez toujours par tester plusieurs valeurs de n autour de H/17 cm pour trouver la combinaison la plus confortable.

Détermination de l’épaisseur de la paillasse et du palier

L’épaisseur de la dalle inclinée (paillasse) dépend de la longueur développée de l’escalier. La règle courante est : L/30 ≤ ep ≤ L/20

Dans notre exemple, on obtient une épaisseur comprise entre 17,3 cm et 26 cm. On retient généralement 18 cm pour des raisons de sécurité et de simplicité de ferraillage.

Pour les paliers et les parties en porte-à-faux, on applique les mêmes règles, en renforçant localement si un mur ou une cloison est supporté.

Évaluation des charges : le point de départ du calcul structurel

Un escalier supporte :

• Son poids propre (paillasse + marches)
• Les finitions (mortier, carrelage, enduit)
• Le garde-corps
• La charge d’exploitation (2,5 kN/m² pour les habitations)

Dans l’exemple détaillé du guide PDF, les charges permanentes atteignent environ 10,45 kN/m² sur la paillasse et 5,9 kN/m² sur les paliers. Ces valeurs permettent ensuite de calculer les sollicitations à l’état limite ultime (ELU) et de service (ELS).

Sollicitations, moments et effort tranchant

On calcule les moments fléchissants et l’effort tranchant sur une bande de 1 m de large.

• Moment maximal en encastrement ≈ 47,22 kN·m (ELU)
• Moment en travée ≈ 27 kN·m

Ces valeurs servent directement au dimensionnement des armatures.

Conception du ferraillage : étape par étape

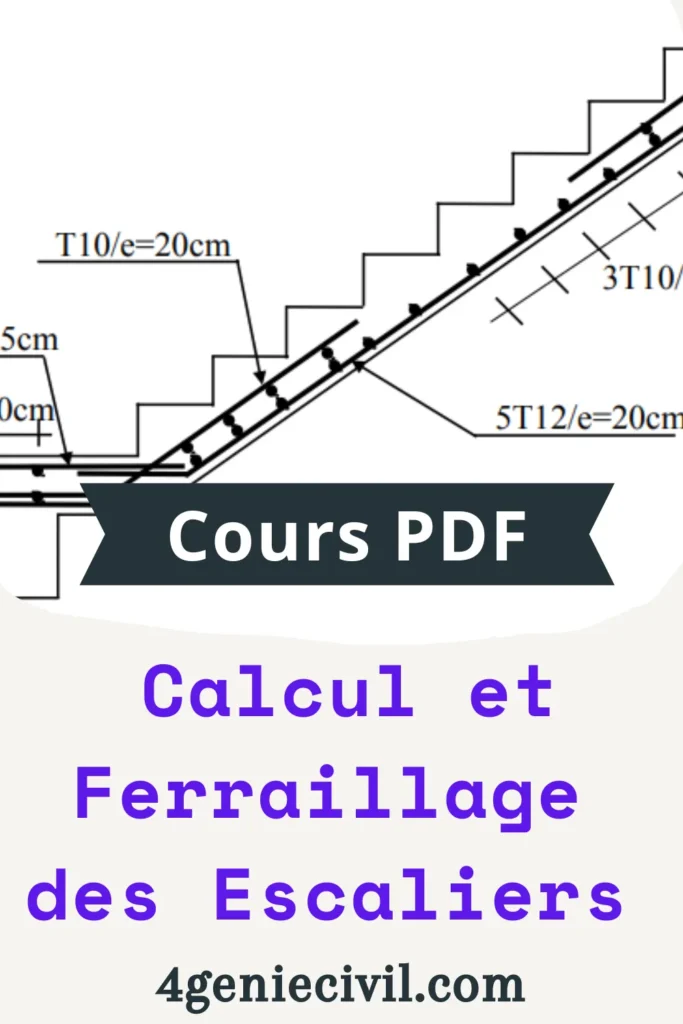

En travée : On utilise la méthode rapide pour μ < 0,1 → 5 T12 par mètre (5,65 cm²) avec espacement 20 cm. Armatures de répartition : 3 T10 à 30 cm.

Sur appui A (encastrement) : Moment négatif important → 7 T14 par mètre (10,78 cm²) à 15 cm d’espacement.

Sur appui B : 4 T10 par mètre (3,14 cm²) à 25 cm.

Astuce pro : n’oubliez jamais les armatures de répartition (1/4 de l’acier principal) et respectez la règle φ ≤ h/10 pour éviter les problèmes de recouvrement.

La poutre palière : élément souvent oublié

La poutre qui reçoit la paillasse et le palier doit être dimensionnée séparément. Section 30 × 30 cm, ferraillage 3 T12 en travée et sur appuis, avec étriers Ø8 à 10-20 cm selon les zones. Le guide PDF contient le calcul complet et le schéma de ferraillage final.

Bonnes pratiques et erreurs à éviter

• Toujours vérifier l’effort tranchant et la compression du béton aux appuis.
• Prévoir des joints de dilatation dans les grands escaliers.
• Ne jamais négliger la charge concentrée des murs sur les porte-à-faux.
• Utiliser un acier FeE400 ou FeE500 selon la zone sismique.

Question fréquente : « Puis-je réaliser moi-même le ferraillage d’un escalier ? » Oui, à condition de suivre scrupuleusement les règles de l’art et de faire valider les plans par un bureau d’études pour les ouvrages importants.

Télécharger le Calcul et Ferraillage des Escaliers en Béton Armé

Apprenez le calcul ferraillage escalier PDF avec la formule de Blondel. Dimensionnement, charges et ferraillage détaillés + PDF gratuit.

👀👉👉[🔗 Télécharger le pdf]

Voici une section de ressources documentaires détaillées pour approfondir vos connaissances sur la conception et le calcul des structures. Chaque titre et mot-clé principal contient le lien direct vers la ressource correspondante.

Liens utiles et ressources techniques

Méthodologies de calcul des escaliers en béton armé Ce guide complet au format PDF détaille les étapes fondamentales pour déterminer les sollicitations et les sections d’acier. Il permet de maîtriser le calcul des escaliers en béton armé en respectant les normes de sécurité et de stabilité structurelle.

Dispositions de ferraillage et mise en œuvre Une ressource indispensable pour comprendre le positionnement des armatures longitudinales et transversales. Elle explique précisément comment réaliser le ferraillage d’un escalier en béton pour assurer la reprise des efforts de traction et éviter la fissuration des paillasses.

Principes de conception et dimensionnement structurel Avant le calcul proprement dit, la phase de conception est cruciale. Ce document traite de la conception et du dimensionnement des éléments porteurs, en intégrant les contraintes architecturales et les charges d’exploitation pour garantir la pérennité de l’ouvrage.

Guide pratique pour le dimensionnement des marches et paillasses Ce support se concentre sur les règles de l’art pour définir la géométrie de l’ouvrage. Il facilite le dimensionnement d’un escalier en béton en appliquant notamment la loi de Blondel pour un confort d’utilisation optimal associé à une résistance structurelle conforme.

Détails techniques et explications constructives Pour une compréhension visuelle, ces détails des escaliers avec explications fournissent des schémas précis sur les points singuliers, comme les ancrages au niveau des paliers et les liaisons avec le reste du gros œuvre.

Analyse spécifique de l’escalier quart tournant avec balancement Le calcul devient plus complexe pour les formes non droites. Ce lien traite du calcul d’un escalier quart tournant, en abordant la méthode de balancement des marches pour assurer une foulée régulière dans le tournant.

Note de calcul pour charpente métallique et planchers Au-delà du béton, cette ressource propose une note de calcul pour charpente métallique. Elle est essentielle pour l’étude des structures mixtes ou des bâtiments à étages (R+1) incluant la vérification des planchers sous diverses charges.

Typologies et classification des structures d’escaliers Il existe une multitude de configurations possibles en fonction de l’espace disponible. Ce document répertorie les différents types d’escaliers (hélicoïdaux, droits, balancés) afin d’orienter le choix technique le plus adapté au projet de construction.

Exercice corrigé de dimensionnement en béton armé Rien ne vaut la pratique pour valider les acquis théoriques. Ce guide de dimensionnement avec exercice corrigé permet de suivre pas à pas une application réelle, du calcul des charges jusqu’à la détermination finale des armatures.

Conclusion

Le calcul et ferraillage des escaliers en béton armé repose sur des principes simples mais rigoureux : la formule de Blondel pour le confort, un dimensionnement précis de la paillasse, une évaluation honnête des charges et un ferraillage adapté aux moments et efforts tranchants.

En appliquant ces méthodes, vous concevrez des escaliers solides, confortables et durables pendant des décennies.
