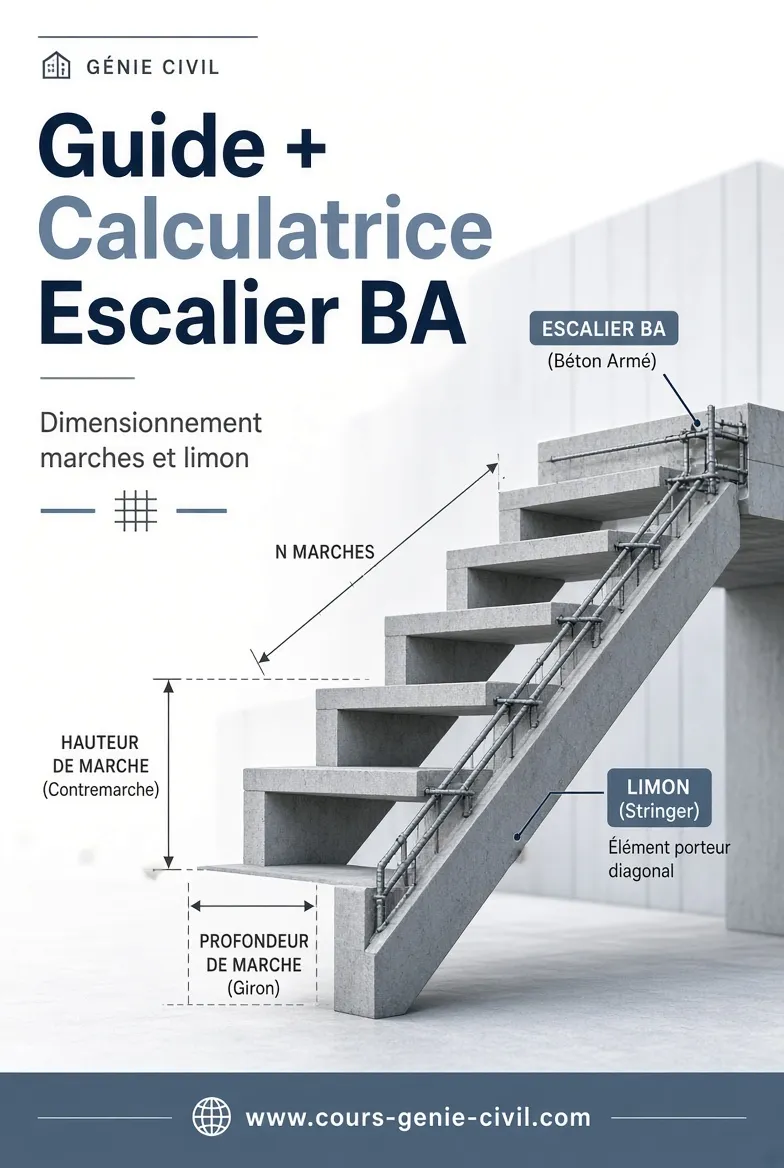

Calculateur escalier béton armé : marches, giron et limon (Guide + Excel 2026)

Dimensionner un escalier en béton armé ne doit pas être compliqué. Ce guide + calculateur Excel vous permet d’obtenir rapidement :

• Le nombre de marches et la hauteur réelle
• Le giron optimal (formule de Blondel)
• La longueur du limon (rampant)
• Les alertes de confort et de sécurité

Outil conçu pour les projeteurs et adapté aux hauteurs d’étage courantes en Afrique francophone.

1. La règle de base : formule de Blondel

Pour qu’un escalier soit confortable et sûr :

60 cm ≤ 2h + g ≤ 64 cm

• h = hauteur de marche (contremarche)
• g = giron (profondeur utile de la marche)

Valeur optimale recommandée : 2h + g = 63 cm

2. Tableau comparatif des types d’escaliers BA

3. Méthode de calcul (rappel)

1. Mesurer la hauteur totale H (sol fini bas → sol fini haut)
2. Choisir une hauteur de marche cible (ex. 17 cm)
3. Calculer le nombre de hauteurs n = H / h (arrondi)
4. Recalculer la hauteur réelle h = H / n
5. Déduire le giron avec Blondel : g = 63 − 2h
6. Nombre de girons ≈ n − 1
7. Longueur du limon : √(recul² + H²)

4. Calculateur Excel gratuit (prêt à l’emploi)

Le fichier Excel fourni automatise toutes ces étapes.

Ce qu’il calcule automatiquement :

• Nombre de hauteurs et hauteur réelle des marches
• Giron selon Blondel
• Recul au sol
• Longueur exacte du limon (rampant)
• Angle d’inclinaison
• Épaisseur indicative de paillasse (L/25 et L/30)
• Contrôles de confort (alertes si h ou g hors zone)

Comment l’utiliser :

1. Ouvrir la feuille « 1. Calculateur Marches-Limon »
2. Remplir uniquement les cellules jaunes
3. Lire les résultats en vert et les alertes

📥 Télécharger le calculateur Excel :
👀👉👉[🔗 Télécharger le fichier excel]

5. Exemple concret (hauteur 2,80 m)

6. Points d’attention Afrique francophone

• Hauteurs d’étage les plus courantes : 2,70 m à 3,00 m
• Toujours vérifier sur chantier que toutes les hauteurs de marche sont identiques
• Privilégier un giron ≥ 28 cm (sécurité en descente)
• Prévoir une échappée ≥ 2,00 m
• Ce calculateur donne le dimensionnement géométrique. Le ferraillage de la paillasse ou des limons doit faire l’objet d’une note de calcul séparée.

7. Vidéo recommandée (4 min)

Sujet : « Tracé du limon d’un escalier béton armé en 4 minutes »
Idéal pour montrer le passage des cotes calculées au traçage sur plan ou sur chantier.

FAQ

Ce fichier remplace-t-il une note de calcul structurelle ?
Non. Il sert uniquement au dimensionnement géométrique et au confort. Le ferraillage reste à calculer.

Peut-on l’utiliser pour un escalier tournant ?
Non. La méthode est valable pour les volées droites. Les escaliers tournants ou hélicoïdaux demandent une approche différente.

Quelle hauteur de marche choisir en premier ?
Commencez toujours par 17 cm. C’est le meilleur compromis confort / espace dans la majorité des logements.

Dernière mise à jour : septembre 2026 — Guide + calculateur adaptés au contexte Afrique francophone.
