Comment dessiner un plan de fondation : Guide complet et conventions de dessin

Découvrez comment dessiner un plan de fondation avec ce guide complet et conventions de dessin. Que vous soyez étudiant en architecture ou professionnel, apprenez les bases essentielles pour créer des plans précis, incluant les conventions de représentation, les cotations cumulées, et les coupes verticales. Ce tutoriel détaillé couvre la définition d’un plan de fondation comme une coupe horizontale montrant semelles, poteaux et murs de soubassement, sans remblai. Explorez les utilités pour le métré de terrassement, l’implantation du bâtiment, et les dessins précis des éléments enterrés comme les longrines ou pieux. Intégrez les normes de dessin en architecture PDF pour des résultats professionnels. Suivez nos astuces sur les traits forts pour contours, les hachurages pour maçonnerie, et les pochés pour béton armé. Posez-vous la question : comment implanter les murs avec précision ?

Un plan de fondation n’est pas juste un croquis ; c’est une coupe horizontale précise de l’ensemble du bâtiment, montrant les semelles, les poteaux et les murs de soubassement. Les fouilles environnantes sont considérées non remblayées pour une vue claire. Pourquoi est-ce crucial ? Ces plans servent à calculer les volumes de terrassement, à réaliser les déblais, et à implanter le bâtiment avec exactitude. Ils détaillent aussi la forme des éléments enterrés comme les puits, pieux ou longrines.

Dans cet article, nous plongerons dans les conventions de représentation, les types de cotations, et les coupes verticales. Vous découvrirez des astuces pratiques pour utiliser des logiciels comme AutoCAD, et comment intégrer les normes de dessin en architecture. Prêt à booster vos skills ? Téléchargez notre plan de fondation PDF gratuit à la fin pour une référence rapide. Allons-y !

Les Bases d’un Plan de Fondation

Avant de plonger dans le dessin, comprenons les fondamentaux. Qu’est-ce qu’un plan de fondation exactement ? C’est une représentation horizontale qui capture les supports souterrains d’un bâtiment, essentiels pour sa stabilité.

L’Importance des Plans de Fondation

Ces documents ne sont pas optionnels. Ils aident à estimer les cubages de terrassement – pensez aux volumes de terre à enlever. Sans eux, l’implantation risque des erreurs coûteuses. Par exemple, selon Wikipedia sur l’architecture (lien : https://fr.wikipedia.org/wiki/Fondation_(construction)), des fondations mal planifiées causent jusqu’à 20% des problèmes structurels.

Ils incluent typiquement un plan général à l’échelle 1/100 ou 1/50, et des coupes partielles à 1/20 ou 1/10. Comment choisir l’échelle ? Pour les grands projets, optez pour 1/100 pour une vue d’ensemble ; pour les détails, zoomez à 1/50.

Éléments Clés à Inclure

• Semelles de fondation : Bases larges pour répartir les charges.
• Poteaux et murs : Supports verticaux.
• Longrines : poutres horizontales reliant les semelles.

Astuce : Toujours vérifier le sol naturel via des études géotechniques avant de dessiner.

Conventions de Représentation en Plan

Passons aux règles visuelles. Comment dessiner un plan de fondation sans confusion ? Les conventions standardisent tout.

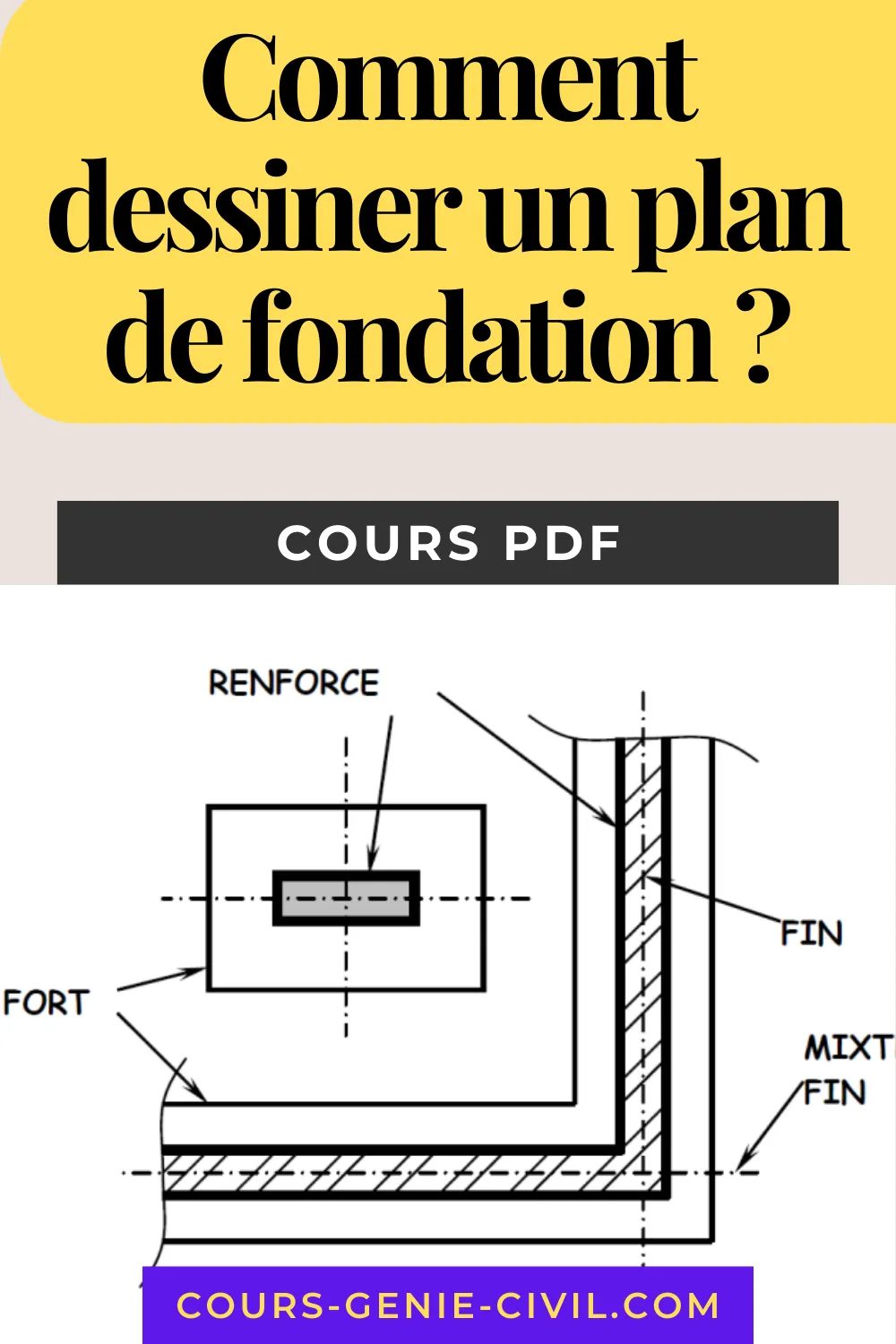

Traits et Contours

En plan, le contour des fondations est en trait fort – visible et audacieux. Les murs porteurs et poteaux sont en trait renforcé, indiquant qu’ils sont coupés.

Pour l’intérieur :

• Hachuré pour la maçonnerie, montrant une texture creuse.
• Poché (grisé) pour le béton armé, soulignant sa solidité.

Exemple réel : Dans un projet résidentiel, utilisez un trait fin pour les fouilles environnantes, évitant de les confondre avec les structures principales.

Représentation des Niveaux

Comment indiquer les niveaux ? En plan, le sol terrassé va dans un cercle : trait fin si référencé au sol fini, fort si à une borne NGA (Nivellement Général de l’Algérie, par exemple).

Question courante : Comment représenter les niveaux en coupe ? Incluez le fond de fouille, les arases inférieures/supérieures, et le sol terrassé.

Techniques de Cotation Avancées

La cotation est le cœur de la précision. Sans elle, votre plan est inutilisable.

Cotation Cumulée pour l’Implantation

Utilisée pour placer les murs exactement, car les fondations suivent leurs axes. Dessinez deux lignes perpendiculaires avec une origine commune, marquée d’un cercle fin.

Les valeurs cumulées vont de l’origine à l’axe du mur. Identifiez l’origine par une flèche noircie à 90° dans un cercle de 3 mm.

Deux méthodes :

1. Cotes sur la ligne près de la flèche.
2. Cotes sur la ligne d’attache.

Astuce motivante : Cette méthode réduit les erreurs cumulatives – testez-la sur un petit croquis !

Cotation des Murs et Rigoles

Pour les murs : Une ligne pour épaisseurs non enduites et distances intérieures.

Pour les rigoles : Largeurs et distances entre elles, positionnées par rapport aux axes des murs.

Exemple : Dans un cours de dessin architecture PDF, on voit souvent des lignes brutes pour ces mesures.

Coupes Verticales et Détails Techniques

Les coupes ajoutent de la profondeur – littéralement.

Représentation des Semelles en Coupe

Pour chaque semelle unique, une coupe verticale est nécessaire. Contour en trait renforcé, intérieur poché pour béton.

Mur : Hachuré si maçonnerie, poché si armé. Fouille en trait fin.

Cotation en Coupe

Incluez :

• Niveau de fond de fouille.
• Hauteur de la fondation (largeur cotée en plan).
• Niveaux inférieurs/supérieurs.
• Sol terrassé.

Lien utile : Consultez des ressources comme le site de l’Ordre des Architectes pour des normes.

Utilisation d’AutoCAD pour les Plans de Fondation

Rendons cela pratique avec un outil pro.

Création de Calques

Commencez par des calques dédiés :

• Axes : Jaune, type axe, épaisseur 0,18.
• Trait fort (longrines) : Blanc, continu, 0,35.
• Trait renforcé (murs) : Rouge, continu, 0,7.
• Trait fin (fouilles) : Bleu, continu, 0,2.
• Cotation : Gris, continu, 0,18.

Étapes Pratiques

1. Dessinez les axes en trait mixte fin.
2. Créez et insérez des blocs pour poteaux.
3. Tracez les longrines ; modifiez en trait interrompu si sous dalle (type « CACHE »).
4. Ajoutez repérages pour poteaux et longrines.
5. Créez un style de cotation personnalisé.

Téléchargez notre norme dessin architecture PDF pour un modèle prêt à l’emploi.

Maintenant, passez à l’action ! Téléchargez le cours dessin architecture PDF gratuit ici [lien vers PDF] et essayez sur votre prochain projet. Partagez vos succès ou questions en commentaires – on adore échanger. Motivez-vous : une fondation parfaite mène à un bâtiment inoubliable. À vous de jouer !

👀👉👉[🔗 Télécharger le pdf]

Liens utiles et ressources approfondies

Guide complet sur le calcul et la conception du radier général Ce document technique détaille les étapes cruciales pour le dimensionnement d’un radier général, notamment lorsque la capacité portante du sol est faible. Il aborde les méthodes de vérification au poinçonnement et la répartition des charges pour assurer la stabilité globale de l’ouvrage.

Cours complet de construction appliquée au génie civil Une ressource pédagogique exhaustive sous format PDF traitant de la construction appliquée. Ce support permet de faire le lien entre la théorie du calcul de structure et les réalités du chantier, couvrant l’organisation et la mise en œuvre des éléments porteurs.

Synthèse technique sur les types de fondations et bonnes pratiques Ce guide offre une vision d’ensemble sur les différents types de fondations, qu’elles soient superficielles ou profondes. Il met l’accent sur les critères de choix en fonction des rapports géotechniques et les erreurs courantes à éviter lors de la phase de conception.

Introduction aux fondamentaux des fondations en génie civil Destiné aux étudiants et jeunes ingénieurs, ce cours téléchargeable présente une introduction aux fondations. Il définit les principes de base de la transmission des charges du bâtiment vers le sol de fondation de manière sécurisée.

Méthodes de dimensionnement et calcul du flambement des poteaux Un dossier spécialisé sur le calcul des poteaux en béton armé. L’accent est mis sur les méthodes de calcul selon les Eurocodes, avec une attention particulière portée au phénomène de flambement et aux dispositions constructives des armatures longitudinales et transversales.

Recueil d’exercices corrigés sur les fondations superficielles Pour valider les acquis théoriques, ce document propose une série d’exercices sur les fondations superficielles. Il inclut des applications pratiques sur le calcul des semelles isolées et filantes, incluant les vérifications aux états limites (ELU et ELS).

Classification illustrée des modes de fondation en bâtiment Ce support visuel aide à distinguer les technologies de fondations adaptées à chaque projet. Il détaille l’usage des pieux, des puits et des semelles en fonction de la nature du terrain rencontré lors des sondages.

Guide des procédés généraux de construction et mise en œuvre Ce manuel se concentre sur les procédés de construction en vigueur dans le bâtiment. Il traite des techniques de coffrage, de ferraillage et de bétonnage, assurant le respect des normes de sécurité et de qualité sur les ouvrages d’art et les bâtiments.

Cours de base sur les fondamentaux du bâtiment Un document de référence reprenant les fondamentaux du bâtiment en PDF. Il balaie l’ensemble de la terminologie technique et des composants d’une construction, de l’infrastructure à la superstructure.

Conclusion

En résumé, maîtriser comment dessiner un plan de fondation : guide complet et conventions de dessin transforme vos projets. Des bases comme la définition et utilités, aux détails des traits, cotations cumulées, et coupes verticales, tout compte pour une construction solide. Intégrez ces astuces – traits forts, hachurages, calques AutoCAD – et voyez la différence.
