Ouvrages de Soutènement : Types, Calcul et Stabilité des Murs – Cours PDF

Téléchargez le cours mur de soutènement PDF : types, calcul, stabilité et ferraillage mur de soutènement PDF inclus !

Avez-vous déjà remarqué ces impressionnants murs qui soutiennent des routes escarpées ou des bâtiments en ville ? Ces structures, appelées ouvrages de soutènement, jouent un rôle crucial dans la prévention des éboulements et des glissements de terrain. Que ce soit dans les zones montagneuses ou les projets urbains, les murs de soutènement maintiennent les terres en place, assurant sécurité et stabilité.

Mais comment fonctionnent-ils ? Ce sujet, abordé dans notre guide Ouvrages de Soutènement : Types, Calcul et Stabilité des Murs – Cours PDF, couvre tout ce que vous devez savoir. De la compréhension des différents types de murs à la maîtrise des calculs de charges et des vérifications de stabilité, ce cours est une mine d’or. Nous explorerons aussi le ferraillage et les techniques pour garantir des constructions durables. Prêt à plonger dans cet univers ? Suivez-nous pour des astuces pratiques et des exemples concrets !

Les Bases d’un Ouvrage de Soutènement

Qu’est-ce qu’un Mur de Soutènement ?

Un mur de soutènement est une structure conçue pour retenir les terres et prévenir leur glissement. Utilisé en montagne pour protéger les routes ou en ville pour optimiser l’espace, il est indispensable dans de nombreux projets.

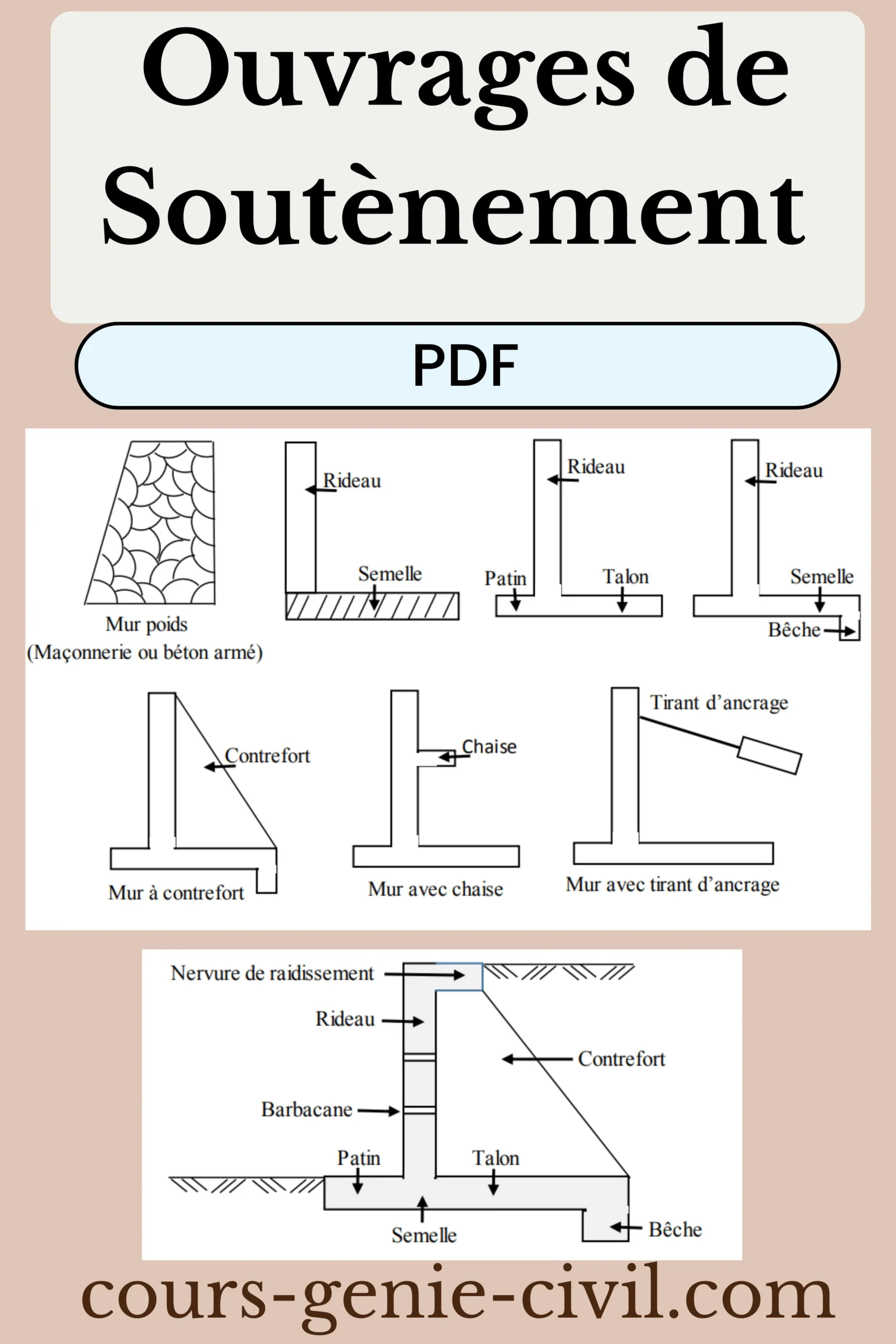

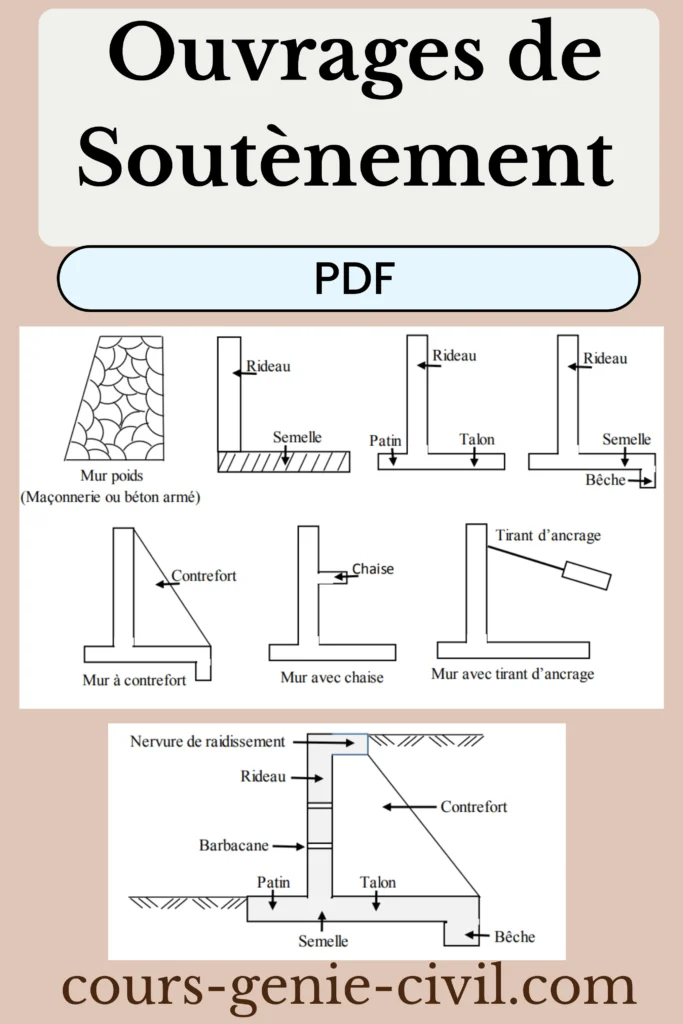

Les Différents Types de Murs

Plusieurs variantes existent :

• Mur poids : Construit en maçonnerie ou béton armé, il repose sur son propre poids.
• Mur avec tirants d’ancrage : Utilise des câbles pour une stabilité renforcée.
• Mur à contrefort : Intègre des supports verticaux pour plus de résistance.
• Mur avec chaise : Offre une base élargie pour une meilleure répartition des charges.

Chaque type répond à des besoins spécifiques. Par exemple, un mur avec tirant d’ancrage est idéal pour des terrains instables.

L’Importance de la Conception

Une bonne conception commence par choisir le type adapté. Posez-vous la question : « Quel type de mur convient à mon projet ? » Une analyse du sol et des charges est essentielle pour éviter les erreurs coûteuses.

Calcul des Charges : Une Étape Clé

Comprendre les Forces en Jeu

Le calcul des charges est au cœur de la conception. Il inclut :

• Poids du mur et de la semelle : Assure la stabilité verticale.
• Poussée des terres : Force horizontale à prendre en compte.
• Surcharge : Impact des charges extérieures comme les véhicules.

Formules de Base

Pour évaluer ces forces, utilisez des formules simples. Par exemple, la poussée horizontale des terres se calcule avec un coefficient dépendant de l’angle de frottement. Ces calculs, détaillés dans notre cours, garantissent une base solide.

Astuce Actionnable

Testez vos calculs avec différents sols (argile, sable, gravier) pour voir comment les coefficients varient. Cela vous aidera à anticiper les contraintes !

Vérification de la Stabilité : Garantir la Durabilité

Stabilité au Glissement

Vérifiez que la force horizontale de glissement reste inférieure à la force verticale stabilisatrice, multipliée par un coefficient de frottement (0,3 pour l’argile, 0,6 pour le gravier). Une étape cruciale !

Stabilité au Renversement

Comparez les moments stabilisateurs (poids du mur) aux moments renversants (poussées). Un ratio supérieur à 1,5 est recommandé pour la sécurité.

Résistance du Sol

Assurez-vous que les contraintes maximales sous la semelle ne dépassent pas la portance du sol. Cette vérification protège contre les affaissements.

Question Pratique

Comment savoir si mon sol est assez résistant ? Une étude géotechnique est votre meilleur allié !

Ferraillage : Renforcer les Murs en Béton Armé

Ferraillage du Rideau

Le rideau, encastré dans la semelle, subit des efforts de flexion. Calculez le moment à la base pour déterminer les armatures nécessaires. Une astuce : négliger l’effort normal simplifie le processus !

Ferraillage de la Semelle

Traitez la semelle comme une console. Ajoutez des armatures pour résister aux contraintes ascendantes et descendantes. Cela renforce la structure face aux charges variables.

Croquis de Ferraillage

Un dessin clair aide à visualiser le placement des barres. Incluez des sections pour le patin et le talon pour une exécution précise.

Conseil Expert

Vérifiez toujours vos calculs aux états limites pour éviter les fissures préjudiciables.

Télécharger le cours sur les ouvrages de soutènement

Ce guide regorge de notes de calcul, d’exercices corrigés, et de mémoires sur les murs de soutènement. Que vous soyez étudiant ou professionnel, il vous offre une ressource complète. Téléchargez-le aujourd’hui pour approfondir vos compétences et appliquer ces techniques à vos projets !

👀👉👉[🔗 Télécharger le pdf]

Chapitre des Liens Utiles

Mur de soutènement : 3 exercices corrigés pour le calcul de stabilité et ferraillage en béton armé Découvrez une ressource complète avec 3 exercices corrigés sur le calcul de stabilité et ferraillage des murs de soutènement en béton armé, incluant des exemples détaillés pas à pas pour vérifier la stabilité au renversement, au glissement et au dimensionnement du ferraillage selon les normes BAEL ou Eurocodes, idéale pour les étudiants et ingénieurs en génie civil.

Calcul de mur de soutènement en béton armé : méthode complète et principes fondamentaux Apprenez les bases avec calcul de mur de soutènement en béton armé, couvrant les poussées des terres, les vérifications de stabilité globale, les efforts internes et le ferraillage des éléments comme le voile, la semelle et le talon, avec schémas et formules expliquées.

Conception de mur de soutènement cantilever et murs-chaises en PDF téléchargeable Explorez les types spécifiques via conception de mur de soutènement cantilever et murs-chaises en format PDF, incluant dimensionnement, modélisation, calculs de stabilité et ferraillage pour les structures en porte-à-faux ou avec contreforts, avec exemples pratiques et fichier PDF prêt à l’emploi.

Calcul de mur de soutènement avec Excel : méthode complète et modèle à télécharger Maîtrisez l’automatisation grâce à calcul de mur de soutènement avec Excel incluant méthode complète et modèle téléchargeable, proposant une feuille de calcul prête pour les poussées, stabilités, efforts et ferraillage, avec explications détaillées pour adapter aux projets réels.

Exercice corrigé pour mur de soutènement : application pratique et résolution étape par étape Pratiquez avec exercice corrigé pour mur de soutènement, un cas d’étude complet sur la vérification de stabilité, le calcul des poussées actives/passives et le ferraillage, accompagné de corrections détaillées et schémas pour consolider les connaissances.

Généralités sur les murs de soutènement : définitions, types et principes de base Comprenez les fondements via généralités sur les murs de soutènement, traitant des classifications (gravité, cantilever, contreforts), des sollicitations, des matériaux et des critères de conception préliminaire pour une approche globale.

Note de calcul d’un mur de soutènement : exemple structuré et professionnel Consultez un modèle réel avec note de calcul d’un mur de soutènement, une note technique complète incluant hypothèses, calculs de poussées, vérifications ELU/ELS et ferraillage, formatée comme un rapport d’ingénierie.

Mur de soutènement : étude théorique et dimensionnement détaillé Plongez dans la théorie grâce à étude théorique et dimensionnement de mur de soutènement, couvrant les théories de Rankine/Coulomb, les facteurs de sécurité, les interactions sol-structure et les méthodes de calcul avancées.

Note de calcul de stabilité et de ferraillage pour mur de soutènement Finalisez avec note de calcul de stabilité et ferraillage pour mur de soutènement, un document exhaustif sur les vérifications au renversement, glissement, portance du sol et dimensionnement des armatures, avec exemples chiffrés et justifications normatives.

Conclusion : Mettez Vos Connaissances en Action

Maîtriser les ouvrages de soutènement, leurs types, calculs et stabilité ouvre la porte à des constructions plus sûres et durables. Que vous conceviez un mur en béton armé ou vérifiiez sa stabilité, ces principes sont vos fondations. Essayez ces astuces dès aujourd’hui sur un petit projet pour voir les résultats ! Avez-vous une question ou une expérience à partager ? Laissez un commentaire ou partagez cet article avec vos collègues. Ensemble, construisons mieux !
