Exercice corrigé BAEL pour poutre béton armé en PDF. Téléchargez un exemple pratique complet pour maîtriser le dimensionnement des poutres.
Le dimensionnement d’une poutre en béton armé est une étape cruciale dans la conception de structures en construction. Il s’agit d’assurer la sécurité, la durabilité et la compatibilité avec les charges auxquelles la poutre sera soumise. La méthode repose sur la détermination précise des charges, des moments et efforts tranchants, ainsi que la sélection adéquate des armatures.
Dans cet article, nous allons explorer en détail la démarche de calcul pour une poutre spécifique, illustrée par un exemple pratique et corrigé, basé sur la norme du béton armé (BAEL). L’objectif est de fournir une compréhension claire des processus impliqués pour dimensionner efficacement une poutre en béton armé.
Téléchargement d’exercice corrigé pour poutre
Découvrez notre exercice corrigé BAEL pour poutre en béton armé au format PDF. Ce guide détaillé vous accompagne étape par étape dans le dimensionnement et la vérification des poutres en béton, de l’analyse des charges à la sélection des armatures. Parfait pour approfondir vos connaissances en structure, il est idéal pour les étudiants, ingénieurs ou professionnels souhaitant maîtriser la méthode selon la norme BAEL. Téléchargez dès maintenant ce document complet en PDF et apprenez avec un exemple pratique et corrigé pour améliorer vos compétences en conception de poutres en béton armé.
Pour approfondir vos connaissances ou réaliser des exercices similaires, téléchargez le chapitre complet au format PDF :
👀👉👉 Exercices corrigés BAEL de poutre

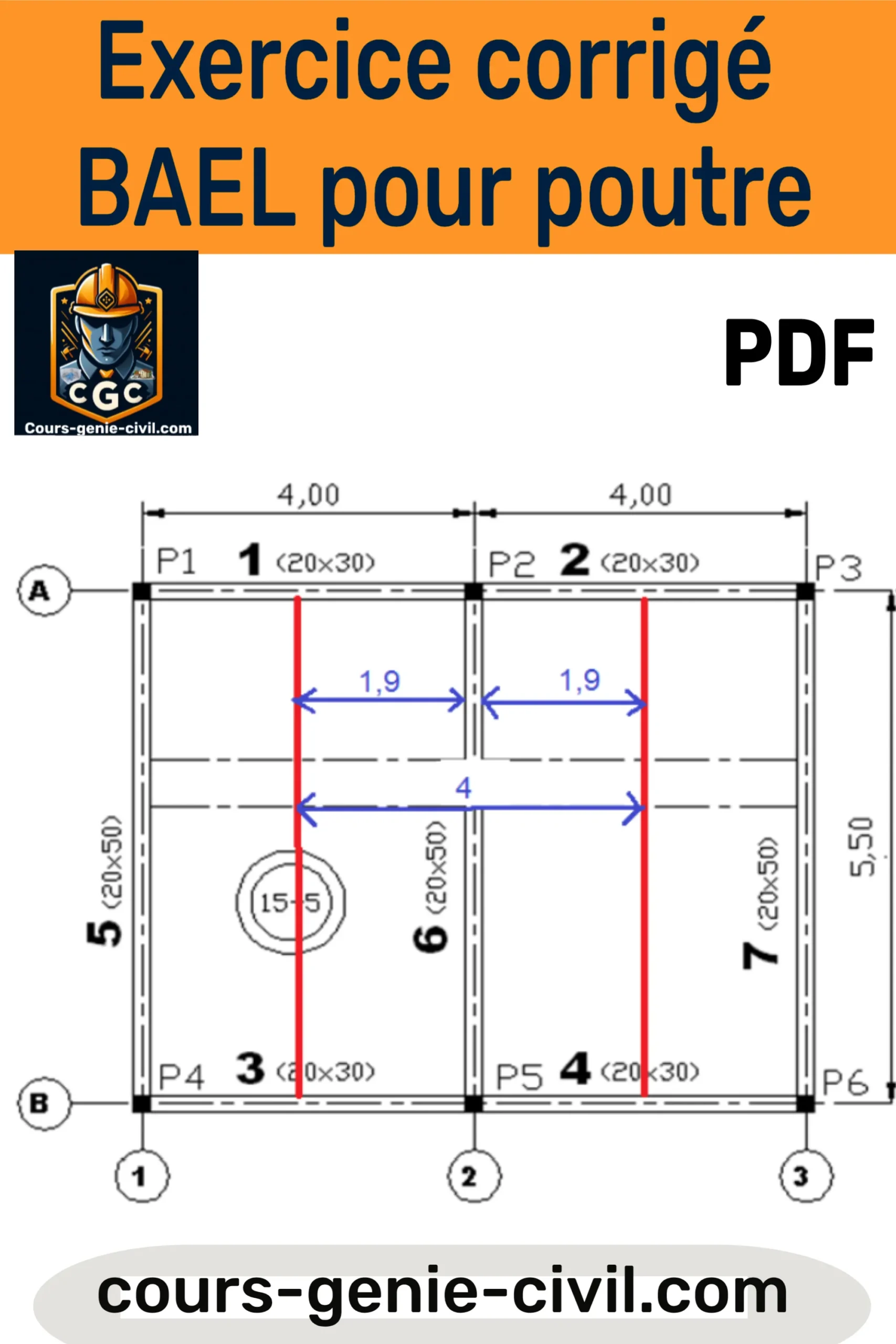

1. Analyse des charges appliquées à la poutre
La première étape consiste à déterminer toutes les charges permanentes sur la poutre, exprimées en Newton par mètre (N/m). Ces charges comprennent :
- Poids propre de la poutre : Calculé à partir du volume de la poutre multiplié par la densité du béton.
- Charges dues au plancher : Poids du plancher à hourdis, intégrant la surface et la hauteur.
- Revêtement de sol : Charge additionnelle selon la surface occupée.
- Cloisons : Poids des éléments de cloisonment fixés à la structure.
- Charge d’exploitation : Charge d’usage, correspondant à la charge maximale que la poutre doit supporter en fonctionnement.
Par exemple, pour une poutre donnée, les charges permanentes (G) et d’exploitation (Q) sont calculées comme suit :
- Poids propre : 2 500 N/m
- Plancher : 10 830 N/m
- Revêtement : 3 200 N/m
- Cloisons : 2 400 N/m
Total des charges permanentes : G = 18 930 N/m
Charge d’exploitation : Q = 6 000 N/m
Ensuite, en appliquant un coefficient de sécurité selon le type de charge (par exemple, 1,35 pour permanent, 1,5 pour exploitatif), on obtient la charge maximale sollicitant la poutre en situation à l’effort ultime (ELU) et en situation normale (ELS).
2. Calcul des moments et efforts tranchants
Avec les charges établies, on calcule les moments maximaux (Mu pour l’effort en flexion) et efforts tranchants (Vu) aux extrémités et en milieu de portée.
Pour le cas étudié, les moments fondamentaux sont par exemple :
- Moment à l’ELU : 0,121 MN·m
- Moment à l’ELS : 0,088 MN·m
- Effort tranchant maximal à l’ELU : 0,092 MN
Ces valeurs sont essentielles pour déterminer la section de la poutre et les armatures nécessaires au bon comportement structural.
3. Dimensionnement des armatures longitudinales
Le choix des armatures longitudinales repose sur la capacité à résister aux moments fléchissants sans dépasser les contraintes admissibles du béton et de l’acier.
La vérification s’effectue en utilisant la formule de la force de traction dans l’acier, en prenant en compte :
As=Mufyd×d
où :
- As est la section d’armature,
- Mu est le moment maximal,
- fyd est la limite de résistance de l’acier,
- d est la hauteur utile de la section.
Dans l’exemple, le calcul montre que pour une limite d’élasticité de l’acier FeE400, une section d’armature de 16 mm de diamètre (armature 16) est appropriée.
4. Vérification de la fissuration et armatures transversales
La fissuration préjudiciable est aussi prise en compte, notamment en vérifiant la contrainte de cisaillement. La section transversale doit supporter l’effort tranchant maximale, et les armatures transversales doivent être dimensionnées pour assurer la résistance.
Les diamètres d’armatures transversales couramment utilisés (par exemple, Φ 7 mm) sont sélectionnés en fonction des espacements maximaux calculés (souvent autour de 20-25 cm), garantissant une distribution adéquate des contreventements pour la structure.
5. Représentations graphiques
Une étape importante est la représentation graphique de la poutre, montrant :
- La coupe longitudinale avec l’armature longitudinale,
- La coupe transversale avec l’armature transversale.
Ces représentations permettent d’assurer une bonne compréhension de la disposition des armatures et de leur conformité aux calculs effectués.
Liens utiles pour approfondir la conception et le calcul des poutres en béton armé selon la norme BAEL
Pour aller plus loin dans la compréhension du dimensionnement des poutres en béton armé et maîtriser toutes les techniques liées à la résistance des structures, voici une sélection de ressources essentielles. Ces liens vous permettront d’accéder à des exercices approfondis, des cours complets, et des études de cas, pour renforcer vos compétences en calcul de structures selon la norme BAEL.
Approfondir la compréhension de l’effort tranchant à travers des exercices corrigés
Découvrez une collection d’exercices corrigés sur l’effort tranchant dans les structures en béton armé. Ces ressources vous accompagnent dans l’analyse précise des efforts tranchants, un aspect crucial pour assurer la stabilité des poutres. Idéal pour renforcer vos connaissances et pratiquer avec des exemples concrets et corrigés pour vous familiariser avec la méthode.
Perfectionner la conception de poutres continues et leur comportement
Les poutres continues jouent un rôle clé dans la stabilité de toute structure, notamment lorsqu’il s’agit de réaliser des constructions en béton armé selon la norme BAEL. Ce cours détaillé vous guide dans la résolution des calculs de poutres continues, leur comportement et leur dimensionnement pour une sécurité optimale.
Étudier le comportement des poutres à travers une étude approfondie
Analyser le comportement d’une poutre en béton armé, c’est comprendre ses réactions face aux différentes charges et ses modes de déformation. Ce contenu propose une étude complète, permettant de visualiser et d’anticiper la réponse des poutres sous diverses sollicitations, indispensable pour le dimensionnement précis selon la norme BAEL.
Étude de comportement d’une poutre en béton armé – pour mieux analyser et concevoir vos structures
Accéder à un exercice corrigé complet pour la conception de structures en béton
Pour maîtriser tout le processus de calcul, de la détermination des efforts à la conception finale, cette ressource fournit un exercice corrigé de structure en béton sous format PDF, idéal pour la pratique et l’apprentissage. Ces exemples concrets facilitent la compréhension de chaque étape du processus selon la norme BAEL.
Calcul de structure en béton armé – exercice corrigé PDF pour pratiquer la conception structurale
Comprendre le calcul des dalles pleines en béton armé à travers des cours PDF
Les dalles pleines en béton armé sont souvent associées aux poutres et aux planchers dans les ouvrages en béton. Ce cours PDF offre une approche complète pour leur calcul, leur dimensionnement, et leur conception selon les règles en vigueur, complétant ainsi la maîtrise globale de la structure en béton armé.
Conclusion
Le dimensionnement d’une poutre en béton armé repose sur une série d’étapes rigoureuses, incluant la détermination précise des charges, le calcul des moments et efforts, ainsi que la sélection des armatures principales. La méthode illustrée ici offre une approche claire et structurée, assurant la conformité aux normes et la sécurité de la structure.
Ce processus détaillé permet aux ingénieurs et techniciens de réaliser des calculs fiables et efficaces, indispensables pour la conception de bâtiments résistants et durables.
