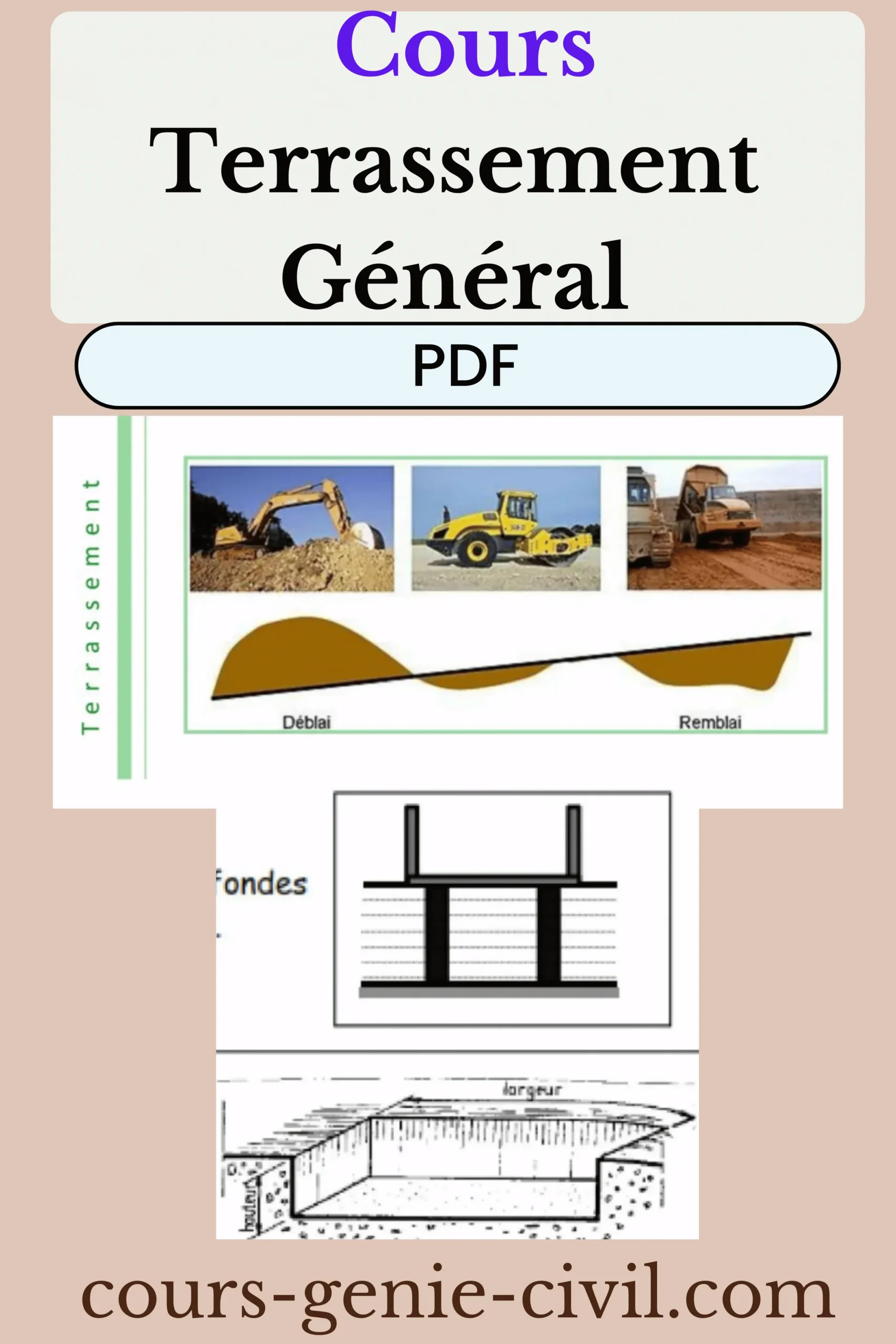

Vous recherchez un Cours Complet : Terrassement Général et Techniques de Consolidation des Sols (PDF) vraiment complet et pratique ? Ce document de 106 pages (niveau TS 1ère année Génie Civil) couvre tout : définition du terrassement, classification des terrains et des fouilles (rigole, tranchée, pleine masse), blindages et soutènements, gestion de l’eau sur chantier, techniques de consolidation (injections, colonnes ballastées, pieux, drainage, etc.), exercices corrigés terrassement PDF inclus. Idéal pour les étudiants, conducteurs de travaux, chefs de chantier et bureaux d’études. Téléchargez gratuitement dès maintenant votre cours terrassement général PDF + cours de terrassement routier PDF en un seul fichier clair et illustré.
Le terrassement, c’est tout simplement la modification du terrain naturel pour qu’il soit capable de recevoir votre futur ouvrage (bâtiment, route, pont, barrage…). Sans un bon terrassement, même le meilleur béton armé ne tiendra pas longtemps.
Selon le DTU 12, « terrasser, c’est extraire, transporter, mettre en dépôt ou remblayer des matériaux ». On parle aussi de décapage de la terre végétale, de déblais, remblais et compactage.
Saviez-vous que plus de 30 % des sinistres en construction sont liés à un mauvais terrassement ou à une consolidation insuffisante des sols ? C’est énorme !
Les différents types de terrassement – Lequel choisir ?
Il existe plusieurs grandes familles de terrassement :
| Type de terrassement | Usage principal | Exemple concret |
|---|---|---|
| Terrassement en déblai | Abaisser le niveau du terrain | Création d’une plateforme route |
| Terrassement en remblai | Rehausser le niveau | Autoroute surélevée |
| Terrassement en pleine masse | Fouille générale sur grande surface | Fondation d’un entrepôt |
| Terrassement en tranchée | Réseaux, canalisations, fondations longues | Pose d’égouts |
| Terrassement en puits | Fondations ponctuelles profondes | Pieux sous un bâtiment lourd |
Comment reconnaître un terrain facile ou difficile ?
Les sols sont classés selon leur consistance :
- Terrains meubles (faciles) → terres végétales, sables lâches, graviers récents
- Terrains ordinaires → argiles, limons, tufs
- Terrains lourds → argiles compactes, marnes
- Terrains rocheux (difficiles) → roches tendres → très dures (nécessitent ripage ou explosifs)
Astuce chantier : toujours faire une reconnaissance géotechnique G2 avant de démarrer !
Les étapes clés d’un terrassement réussi
Voici la séquence classique que vous retrouverez dans 99 % des chantiers :
- Décapage de la terre végétale (20 à 30 cm)
- Implantation et piquetage (plan de terrassement PDF obligatoire)
- Fouille (rigole, tranchée, pleine masse)
- Blindage ou soutènement the walls si nécessaire
- Rabattement de nappe si présence d’eau
- Fond de forme et compactage
- Remblai par couches de 25-30 cm + compactage à 95-100 % OPN
- Contrôle de portance (plaque, pénétromètre…)
Question que l’on me pose souvent : « Quelle est la différence entre fouille en rigole et fouille en tranchée ? » → Rigole : L ≤ 2 m et h ≤ 1,30 m → Tranchée : soit L > 2 m, soit h > 1,30 m (blindage souvent obligatoire)
Blindages et soutènements : ne jamais négliger la sécurité
| Type de blindage | Quand l’utiliser ? | Avantages |
|---|---|---|
| Platelage butonné | Tranchées hors nappe | Rapide, économique |
| Parois berlinoises | Pleine masse hors nappe | Esthétique en milieu urbain |
| Parois moulées | Présence de nappe + site urbain | Intégré à la structure définitive |
| Rideaux de palplanches | Présence de nappe | Récupération possible |
| Tubage | Puits avec nappe | Très sécurisé |
Règle d’or : dès que h > 1,30 m et largeur < 2 m → blindage obligatoire en France.
Gestion de l’eau sur le chantier : la hantise de tout conducteur de travaux
L’eau peut transformer un beau chantier en pataugeoire. Les solutions :
- Collecte des eaux de ruissellement
- Pompage d’eau temporaire
- Rabattement de nappe par puits filtrants ou well-points
- Drainage périphérique
Schéma classique du rabattement de nappe (voir page 13 du PDF) : on pompe en continu pour abaisser la nappe de 4-5 m sous le niveau de fouille.
Techniques de consolidation des sols : quand le terrain est trop faible
Quand la portance est insuffisante (< 0,5 bar), il faut consolider. Voici les méthodes les plus utilisées :
| Technique | Principe | Portée | Coût |
|---|---|---|---|
| Préchargement + drains | Accélérer la consolidation | 6 mois à 2 ans | €€ |
| Colonnes ballastées | Remplacement partiel du sol | Immédiat | €€€ |
| Inclusions rigides (pieux) | Report des charges sur couche ferme | Immédiat | €€€€ |
| Injection de coulis | Amélioration in-situ | 1 à 3 mois | €€€ |
| Géotextile + tout-venant | Répartition des charges | Immédiat | € |
Exemple réel : sur l’autoroute A19, on a utilisé plus de 120 000 colonnes ballastées pour traverser 15 m de tourbe !
Exercices corrigés terrassement (extrait du PDF)
Exercice classique : Calculer le volume de déblai d’une fouille en tranchée de 120 m de long, 1,20 m de large et 2,50 m de profondeur avec talus 1/1. → Volume = L × (largeur fond + 2 × h × pente) × h = 120 × (1,20 + 2 × 2,50) × 2,50 = 1 980 m³
(Tous les exercices corrigés sont dans le PDF pages 80-95)
Téléchargez dès maintenant votre cours complet !
Vous aurez en un clic :
- Le cours terrassement général PDF complet
- Tous les schémas et tableaux
- Les exercices corrigés terrassement PDF
- Les fiches mémo blindages et consolidation
Ne ratez pas cette ressource utilisée par des milliers d’étudiants et professionnels chaque année !
